Выпуск N 511, 30 октября 2017 г.

NR06 Электронный конструктор Переключатели - серия Азбука электронщика

  Электронный конструктор "Переключатели" даст возможность изучить основные компоненты, которые используются в электронике для переключения, включения и выключения различных схем и приборов, и научит применять данные компоненты для создания собственных электрических схем. В комплект детского электронного конструктора "Переключатели" входит обучающее цветное пособие (84! страницы), в котором содержится подробное описание 10 практических экспериментов. В описание каждого эксперимента есть теоретическая часть, объясняющая что это и как это работает, и практическая часть со схемами и рисунками. В конце каждого эксперимента предлагаются задания для самостоятельной работы. Обращаем внимание на то, чтодля проведения многих практических экспериментов, описанных в обучающем пособии набора,необходим мультиметр(тестер). Этот прибор нужен всем, кто интересуется электроникой. При проведении экспериментов в рамках набора достаточно иметь мультиметр с минимальным функционалом – он должен измерять напряжение, ток и сопротивление. Подробнее...

RobotDyn Датчик паров спирта

      Датчик имеет высокую чувствительность к парам спирта (SnO2) и быстрое время отклика. Датчик может измерять низкие концентрации паров спирта в воздухе. Датчик может работать при температурах от -10 до +50 °C и потребляет порядка 700mA при 5V. Имеются 2 модификации датчика: - Стандартный - с регулировкой чувствительности; - С аналоговым и цифровым выходами - Датчик имеет 2 выхода: цифровой выход определенного уровня концентрации газа, или аналоговый выход, который дает фактическое значение концентрации водорода. Чувствительность можно регулировать с помощью потенциометра. Подробнее...

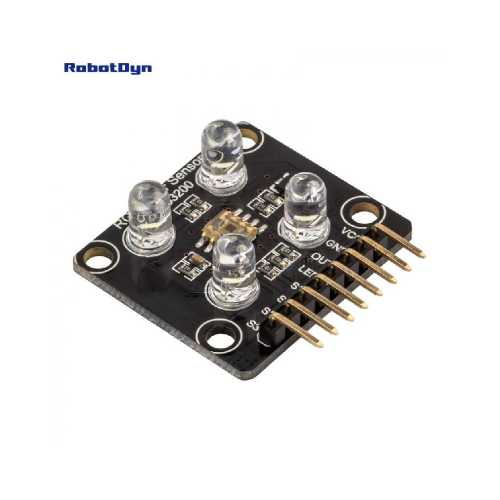

RobotDyn Модуль с датчиком спектра TCS3200

    Модуль представляет собой сенсор цвета. Данный модуль способен определить цвет предмета и передать его RGB соответствие в микроконтроллер. На модуле имеются 4 светодиода белого цвета, которые используются в качестве подсветки объекта. TCS3200 может обнаружить и измерить почти безграничный диапазон видимых цветов. Широко применяется в робототехнике и системах автоматизации. TCS3200 имеет массив фотоприемников, каждый с красным, зеленым или синим фильтром или без фильтра (прозрачный). Фильтры каждого цвета распределены равномерно по всему массиву, чтобы исключить смещение местоположения среди цветов. Внутреннее устройство представляет собой генератор, который производит прямоугольный выход, частота которого пропорциональна интенсивности выбранного цвета. Подробнее...

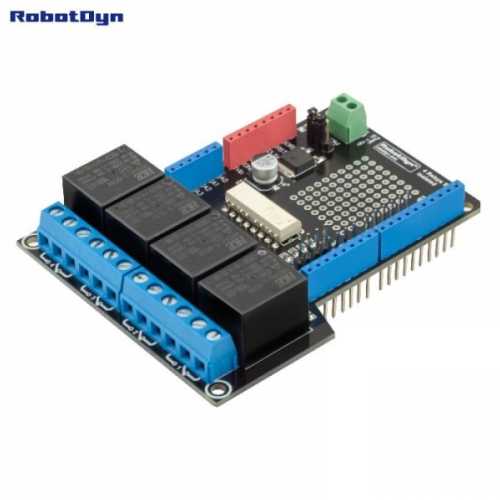

Релейный Шилд для Arduino Uno, 4 реле. RobotDyn

      Relay Shield 4x (4 реле) - дает возможность управлять бытовыми устройствами подключенными к сети 220V, переключать силовое оборудование: моторы, насосы. Всего установлено 4 реле, с характеристиками коммутации: переменный тока 250V-10A, постоянный тока 60V-10A. Удобство реле в том что оно разделяет каналы управления и каналы нагрузки. Что дает большую защиту вашего микроконтроллера. Но и здесь нет полных гарантии защиты при очень больших токах. Особенности: Дорожки платы соединяющие реле и клеммы имеют дополнительный слой припоя, для работы с большими нагрузками. Для большей гибкости использования входов/выходов самой Arduino, каналы управления реле можно подключать к любому цифровому выходу Arduino D0-D13, с помощью перемычек (Wire jumper). Подробнее...

Питание - наше всё! Всё лучшее, что имеем - только Вам! На этой неделе на склад поступает новая линейка стабилизаторов. Готовимся к встрече....

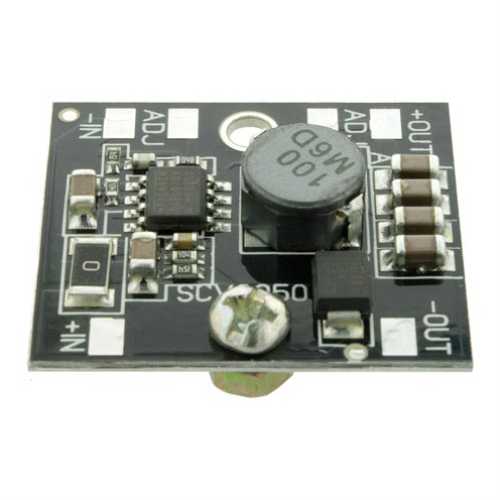

Модуль RP071 SCV0050-5V-3A стабилизатор напряжения 5 V, 3 А

Импульсный стабилизатор напряжения предназначен для установки в различные электронные устройства (автомобильная электроника, приборы, блоки питания) с фиксированным выходным напряжением. Стабилизатор работает в импульсном режиме, имеет высокий КПД.
Технические характеристики: Входное напряжение: 6,3..25 В; Выходное напряжение: 5 В ±5%; Выходной ток без радиатора (при Uвх=25 В), не более: 2,0 А; Выходной ток c радиатором, не более: 3,0 А; Ограничение выходного тока: 3..4 А; Частота преобразования: 900 КГц; Температура модуля без радиатора при tокр=25°С, Uвх=25 В, Iвых=0,5 А: 41°С; Диапазон рабочих температур: -20..85° С; Защита от переполюсовки: нет; Размеры модуля: 27.5х24х5.3 мм; Вес модуля: 3,5 г; Подробнее...
Модуль RP070 SCV0050-ADJ-3A Импульсный стабилизатор напряжения регулируемый, 3 А Подробнее...
Модуль RP072 SCV0050-12V-3A Импульсный стабилизатор напряжения 12 V, 3 А Подробнее...
Модуль RP073 SCV0050-3.3V-3A Импульсный стабилизатор напряжения 3.3 V, 3 А Подробнее...

Модуль RI049. Функциональный генератор FG085 miniDDS

      Генератор сигналов FG085 MiniDDS - это набор с минимальной сборкой из которой получается гибкий и функциональный генератор. В Работает в трех режимах, которые позволяют генерировать 7 разных типов волн, самопроверку и микросекундное разрешение. Управление при помощи LCD-экрана и меню. В комплекте: - Генератор стандартных сигналов FG085 miniDDS с установленными SMD-деталями - Акриловые передняя и задняя стенки - Буквенно-цифровой экран и переходники - Детали сквозного монтирования - Адаптер питания 15В DC - Указания по сборке - Выходной кабель (BNC + клипсы). Функции: - Генерирует постоянные волны типа Синус, Квадрат, Треугольник, Рампа и Лесенка. - Генерирует сигналы контроля/тестирования в микросекундном масштабе, задаваемые период, амплитуда и фаза - Указание частоты, амплитуды и фазы цифровой клавиатурой - просто и быстро - Частота, амплитуда и фаза точно настраиваются круговым указателем - После выключения питания настройки сохраняются - Генератор может использоваться в качестве DC-источника питания при задании амплитуды в 0В. - Диапазон частот: 0 -...- 200 кГц (синусоидальная) - Шаг частоты: 1 Гц - Шаг периода: 1 мс - Диапазон амплитуд: 0 -...- 10 В (пики) - Диапазон фазы: -5В - +5В - Память на: 256 байт - Частота дискретизации: 2,5 Мб/с - Выходной импеданс: 50 Ом - Напряжение питания: 15 В DC - Потребление по току: < 150 мА (без нагрузки) - Размеры: 155 х 55 х 30 мм Подробнее...

Тиристорый ключ переменного напряжения

Если вам нужно управлять мощностью переменного тока (лампы, домашнее оборудование), вам нужен тиристор. Это очень распространенный тиристорный модуль с очень низким сопротивлением и управляющим напряжением, совместимым с любым микроконтроллером или механическим выключателем 3,3 В или 5 В. Это позволяет вам управлять мощными устройствами с очень малыми механизмами управления. Эта плата имеет опторазвязку для защиты вашего микроконтроллера от высоких токов переменного тока.
Технические характеристики: Напряжение управляющего сигнала - 3.3V/5Vc, Ток в цепи управления - 10mA максимум. Коммутируемое напряжение, напряжеие, Вольт - 220V, Коммутируемый ток - 5A (пиковое кратковременное значение - 10A). Тип тиристора BTA16-600B. Оптрон: MOC3042. Размер платы: 22 x 46 mm. Подробнее...

RS033 Модуль усилителя класса D 2 x 15 Вт

Цифровой аудио усилителью Режим работы: D Класс. Основа: микросхема PAM8610. Питание: 6-15V DC постоянного тока. Размер: 45 х 48 х 18 мм. Выходная мощность: 10W х 2 (8 Ohm), 15 W х 2 (4 Ом). Частотный диапазон: 20 Гц - 15 Khz. Стерео. Статический ток: 20 мА. SNR: 90%. Входное сопротивление: 20 мОм. Выходное сопротивление: 4 - 8 Oм. Гармонические искажения: <0,1%. Подробнее...

Гусеничное шасси. Модуль RA066.

     Гусеничное шасси для вашего робота.
Характеристики:  • Гусеницы из мягкой резины.  • Катки амортизированы пружинами, что значительно повыщает проходимость шасси.  • Встроенные моторы с редукторами.  • Встроенный выключатель.  • Встроенный батарейный отсек на 4 батарейки АА.  • 19см * 9см * 5см. Подробнее...

Светодиодная программируемая новогодняя ёлочка - АрдуЁлка-01

Рассказывая прошлый раз о ёлке мы забыли сообщить Вам о новом ролике про нашу ёлку. Заходите, смотрите, вдохновляйтесь!
Конструктор минимален по Вашим трудозатратам. Вам только надо собрать основание ёлки, подать питание и наслаждаться переливами 53-х светодиодов. Управляемых, кстати, каждый своим выводом микропроцессора. Применив, так сказать, ардуиноподобный микропроцессор, но с большим количеством ног под вывод данных, нам удалось заложить 53 отдельных друг от друга светодиода. Что открывает перед Вами в силу открытости кода к изменению, поистине безграничные возможности "поморгать" любым отдельно взятым светодиодом АрдуЁлки. Что является в 99,9% случаях стартом в освоении Arduino. Читайте классиков. Или хотя бы эту книгу.
Проект открыт для изменения программого кода. Вы можете добавлять какие угодно свои решения. Подробнее...

Книга - лучший подарок. Особенно, любимому сыну или внуку, делающему первые, но уверенные шаги к загадочному миру радиоэлектроники. Ну не флэшку-же с ворованной скачанной кногой дарить под ёлочку, в самом-то деле! Прекрасное подарочное издание, два кило триста грамм прекрасной белой бумаги о тысяче двухстах пятидесяти страницах интереснейшего материала, поданного с оттенком А.Айсберга в его нетленном "Радио - это очень просто!"

Электроника. Теория и практика 4-е издание (Монк С., Шерц П.)

Книга позволяет приобрести знания в области электроники, необходимые для преобразования инновационных идей в функционирующие устройства. В практическом руководстве излагаются основы электричества и разработки электронных устройств. Рассмотрено применение базовых компонентов, полупроводников, оптоэлектронных элементов, и датчиков. Описана разработка и практическое применение операционных усилителей, фильтров, генераторов колебаний, таймеров, стабилизаторов и источников питания. Показано использование логических микросхем, жидкокристаллических и светодиодных дисплеев. Рассмотрены микроконтроллеры и платформы для разработки прототипов устройств, включая плату Arduino. Описано подключение электродвигателей постоянного тока, сервоприводов и шаговых двигателей, а также микрофонов, аудиоусилителей и громкоговорителей. Материал сопровождается подробными и доходчивыми инструкциями, принципиальными схемами и иллюстрациями. В четвертом издании книги добавлены полностью новые главы по датчикам, микроконтроллерам, модульной электронике и самым последним версиям программных инструментов. Подробнее... Зайдите на наш сайт, почитайте оглавление!

Arduino UNO R3 с Wi-Fi ESP8266

Появившееся совсем недавно платы на основе WiFi модуля ESP8266 и представляющие собой полноценный 32 битный микроконтроллер ESP-8266EX со своим набором GPIO, в том числе SPI, UART, I2C, составляют на данный момент конкуренцию платам Arduino, учитывая низкую цену и возможность программировать устройства ESP8266 в среде Arduino IDE. Возможно и совместное использование плат Arduino и модулей ESP8266. Например, использование ESP8266 в качестве UART-WiFi моста для плат Arduino. Компания Robotdyn, которая занимается собственной разработкой и производством плат на основе микроконтроллеров платформы Arduino, выпустила новую плату RobotDyn UNO3+WiFi. Эта плата представляет собой модернизированную версию класической платы Arduino UNO R3. Полная интеграция на одной плате микропроцессора Uno R3 ATmega328 и чипа Wi-Fi ESP8266 с памятью 8 МБ. Все модули могут работать вместе или каждый в отдельности. Удобное решение для разработки новых проектов, требующих UNO и Wi-Fi. Через USB вы можете обновлять скетчи и прошивки как для ATmega328, так и для ESP8266, для этого на борту есть USB-serial конвертер CH340G. Подробнее...
