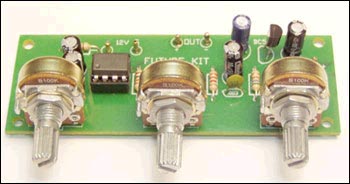

Предлагаемый набор позволит радиолюбителю собрать простой и надежный предварительный усилитель с возможностью раздельных регулировок тембра НЧ и ВЧ, который можно применить практически в любой звукоусиливающей аппаратуре. Эквалайзер имеет три переменных резистора: - регулировка нижних частот (BASS), - регулировка высоких частот (TREBLE), - регулятор громкости (VOLUME). Два таких набора можно использовать в стереоаппаратуре. Технические характеристики Напряжение питания: 6…15 В. Ток покоя, не более: 5 мА. Максимальный ток потребления: 30 мА. Размеры печатной платы: 32х87 мм. Принцип действия Сигнал, поданный на входные контакты эквалайзера («IN»), предварительно усиливается транзистором TR1. С выхода транзистора (правый по схеме вывод конденсатора С2) сигнал поступает на простейшие фильтры низкой и высокой частоты (НЧ и ВЧ). Фильтр НЧ выполнен на элементах R5, C3, C4, VR1. Усиление сигнала НЧ регулируется переменным резистором VR1. Через резистор R6 сигнал НЧ поступает на вход микросхемы операционного усилителя IC1. Фильтр ВЧ выполнен на элементах С5, VR2. Усиление сигнала ВЧ регулируется переменным резистором VR2. Через резистор R12 сигнал ВЧ поступает на вход микросхемы операционного усилителя IC1. Микросхема IC1 усиливает сигнал, поданный на ее вход 2. С вывода 6 микросхемы снимается усиленный сигнал. Через разделительный конденсатор С8 сигнал поступает на регулятор общей громкости VOLUME (VR3), а далее (контакты «OUT») – на вход усилителя мощности. Конструкция Конструктивно устройство выполнено на печатной плате из фольгированного стеклотекстолита размерами 32x87 мм. Порядок настройки Правильно собранное устройство не требует настройки.
------------------
