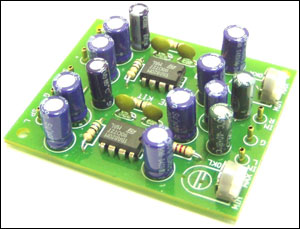

Стереофонический усилитель мощности имеет хорошие эксплуатационные характеристики, он прост в сборке и надежен в работе. Благодаря малым габаритам (размеры печатной платы всего 40x35 мм) и низкому потребляемому току усилитель можно использовать как составной элемент переносной аппаратуры. Усилитель имеет широкий диапазон питающих напряжений от 3 до 12 В. Описание работы Рассмотрим работу одного из каналов, например левого. Входной сигнал с разъема INPUT L подается через разделительный конденсатор С1 и регулятор громкости VR1 на вывод 3 операционного усилителя TBA820M. Усиленный сигнал снимается с вывода 5 микросхемы и через разделительный конденсатор С8 подается на нагрузку – SPEAKER LEFT (громкоговоритель, наушники). Цепочка С3, R3 улучшает частотные характеристики усилителя. Электролитический конденсатор С9 является фильтром питания. Электрическая схема и принцип действия правого канала совершенно аналогичны. Конструкция Конструктивно устройство выполнено на печатной плате из фольгированного стеклотекстолита размерами 57x47 мм.
------------------
