Предлагаемый набор позволит радиолюбителю собрать инфракрасный пульт
дистанционного управления.
Устройство можно использовать в качестве одноканального управления различными электронными
игрушками. С его помощью можно включать или выключать приборы, а также
использовать в качестве инфракрасного барьера.

Технические характеристики

Передатчик
Напряжение питания: 9 В.
Ток потребления, не более: 15 мА.
Размеры печатной платы: 87x40 мм.

Приемник
Напряжение питания: 12 В.
Ток потребления, не более: 40 мА.
Размеры печатной платы: 30x50 мм.

Описание работы

В состав устройства входят две платы: приемник и передатчик. Приемник состоит из готового
приемного модуля «MODUL» и усилителя, собранного на транзисторах VT1 - VT3. На
транзисторе VT4 собран ключ по току для коммутации реле K1. Приемник способен
работать от напряжения 9 В и 12 В. Для работы от напряжения 9 В необходимо впаять на место
элемента Rx перемычку, а для работы от напряжения 12 В сопротивление 75 Ом (в комплект набора не входит).

Передатчик состоит из двух мультивибраторов. Один собран на транзисторах VT1 и VT2, второй
собран на транзисторах VT3 и VT4. На транзисторе VT5 собран усилитель тока для
управле-ния инфракрасными светодиодами LED1, LED2. Подстроечным резистором VR1
устанавливается частота передающего сигнала.


Принцип работы заключается в следующем. При подаче на-пряжения питания, нужно направить
излучающий светодиод передатчика на приемник и нажать на кнопку SW. При правильно собранных устройствах при нажатии
на кнопку SW должно включаться/выключаться реле и загораться светодиод приемника LED.
Для увеличения дальности приема необходимо установить оптимальную частоту импульсов
подстроечным резистором VR1.

Конструкция

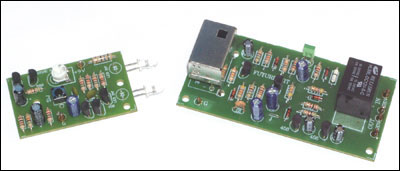

Конструктивно набор выполнен на двух печатных платах из фольгированного гетинакса с
размерами 87x40 мм и 30x50 мм. На одной плате собирается приемник, а на другой передатчик.

Порядок работы

- Подайте напряжение питания 9 В на приемник и 9…12 В на передатчик.

- Расположите приемник и передатчик друг напротив друга, нажмите на кнопку SW и
подстроечным резистором VR1 установите максимальную дальность действия приемника и
передатчика при сохранении оптимальной работы устройства.

- При установленной перемычке J1 реле приемника включается только на время подачи
сигнала с передатчика; если же перемычка снята, то реле включается/выключается при
каждом кратковременном нажатии кнопки SW передатчика.

------------------
