Код товара: KIT1111

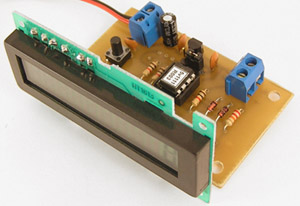

Универсальный счетчик импульсов до 25кГц. Набор деталей.
|
|
Назначение:
Набор деталей для сборки
универсального счётчика импульсов.
Счетчик производит подсчет
импульсов и выводит показания на
ЖКИ дисплей HT1613 (фирмы Holtek).
Предусмотрена кнопка сброса
показаний.
Особенности:
- Устройство на основе микросхемы 5v1111.
- Максимальная частота следования импульсов 25000 импульсов в секунду (25 кГц).
- Диапазон счета от 0 до 999.999.999 (9 десятичных разрядов).
- При достижении максимума (999.999.999) счёт останавливается.
- Встроенное гашение незначащих нулей слева.
- Кнопка сброса показаний.
- Счёт по положительному фронту или по отрицательному спаду (выбирается перемычкой).
- Высокая скорость обновления показаний индикатора (10 раз в секунду.)
Области применения:
- Автоматизация производства.
- Подсчёт импульсов положительной или отрицательной полярности при измерениях.
- Подсчёт количества импульсов от датчиков.
- Подсчёт количества выпускаемой продукции.
- Облегчение учета готовой продукции на месте фасовщика.
Выявленные недостатки:
- Нет
Технические характеристики:
параметр | минимум | норма | максимум |
Напряжение питания | +7,0v | 9,0v | +25v |
Потребляемый ток | - | 10мА | - |
Диапазон счета | 0 | - | 999.999.999 |
Частота импульсов на счётном входе | - | - | 25000 Гц |
Частота обновления дисплея | - | 10 раз/сек | - |
------------------
