Предлагаемый набор позволит
радиолюбителю собрать миниатюрный
бестрансформаторный блок питания с
отличными потребительскими характеристиками.



Технические характеристики

Диапазон входного напряжения: 160-276 В.
Выходное напряжение: 15 В.
Выходной ток: 0-200 мА.
Нестабильность Uвых при изменении Uвх: 0,05-0,15 В.
Нестабильность Uвых при изменении Iвых 0-50 мА:0,05-0,15 В.
КПД: 48 %.
Размах пульсаций: 50…150 мВ.
Диапазон рабочих температур: -20…+80 С.

Описание работы

Параллельно контактам «Сеть» установлен
защитный варистор VAR. Переменное
напряжение 220 В выпрямляется диодом D1 и
сглаживается фильтром на элементах С1,R1,С2.
Через предохранитель FUSE выпрямленное
напряжение поступает на вход микросхемы.
Преобразованное до 5 В напряжение снимается
с микросхемы и сглаживается конденсатором
С3, подключенным параллельно контактам «DC OUT».

Конструкция

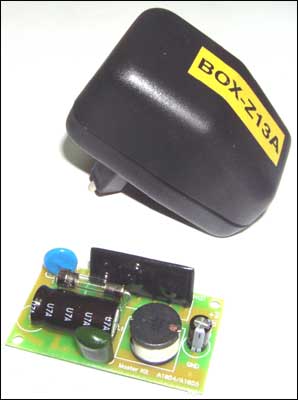

Конструктивно набор выполнен на печатной
плате из фольгированного стеклотекстолита с
размерами 61x35 мм.

Порядок настройки

Правильно собранное устройство не требует
настройки. Однако перед его использованием
необходимо проделать несколько операций.

Проверьте правильность монтажа. Внимание!
Особенно внимательно проверьте правильность
установки электролитических конденсаторов и
диода. Вставьте собранный блок в розетку 220
В. Убедитесь в наличии выходного напряжения
15 В на выходе блока питания.

Блок питания гальванически не развязан от сети
220 В.
