5V1101 - Автономный счетчик срабатывания контактного датчика.
Код товара: 5V1101     Дата внесения в каталог: 12/08/2005

Автономный счетчик срабатывания контактного датчика.

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: 5V1101
Автономный счетчик срабатывания контактного датчика.



Назначение:

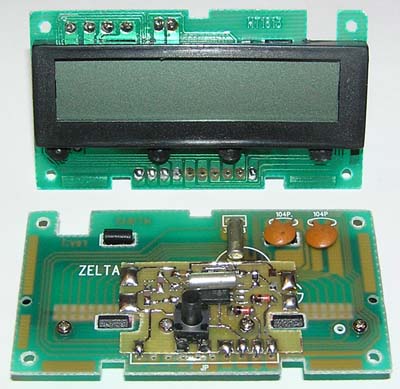

Микросхема для изготовления автономного, питаемого от батареи счетчика срабатываний контактного датчика. Счетчик производит подсчет количества замыканий контактов, и выводит показания на ЖКИ дисплей HT1613 (фирмы Holtek). Предусмотрена кнопка сброса показаний.

Исполнение:

Микросхема в корпусе DIP8 (300 mil body).

Особенности:

  • Специально разработан для использования с контактными механическими датчиками.
  • Имеет встроенное программное подавление дребезга контактов.
  • Минимальное регистрируемое время замкнутого состояния контактов не менее 0,15 сек.
  • Минимальное регистрируемое время разомкнутого состояния контактов не менее 0,15 сек.
  • Диапазон счета от 0 до 999 999 999 (9 десятичных разрядов).
  • Встроенное гашение незначащих нулей слева.
  • Индикация на дисплее состояния датчика (разомкнут/замкнут).
  • Напряжение питания 3v (две пальчиковые, 1,5v батареи, соединенные последовательно).
  • Низкий потребляемый ток (менее 40 мкА).
  • Расчётная длительность автономной работы без смены батареи не менее:
    • 2*Duracell 1,5V Alkaline Battery MX2400 "AAA" (1150 maH) ... 28750 часов (1198 суток / 3 года).
    • 2*Duracell 1,5V Alkaline Battery MX1500 "AA" (2850 maH) ..... 71250 часов (2968 суток / 8 лет).

Области применения:

  • Регистрация продукции на конвеере.
  • Облегчение учета готовой продукции на месте фасовщика.
  • Долговременное накопление статистической информации о пользовании объектами.

Выявленные недостатки:

"Фантомные" символы на экране LCD дисплея при смене/обновлении информации. Эффект малозаметен и не влияет на разборчивость информации. Появление эффекта связано с низкой скоростью вывода информации на дисплей и несовершенством интерфейса примененного индикатора (отсутствие возможности блокировки отображения при загрузке информации).

Технические характеристики:

параметр минимум норма максимум
Напряжение питания 2,4v 3,0v 3,5v
Потребляемый ток - 32 мкА 40 мкА
Диапазон счета 0 - 999.999.999
Длительность замкнутого состояния контактов 0,15 сек - бесконечность
Длительность разомкнутого состояния контактов 0,15 сек - бесконечность
