NF280 - Набор NF280: Индикатор уровня воды (СНЯТО С ПРОДАЖИ)
Код товара: NF280     Дата внесения в каталог: 27/03/2008

Набор NF280: Индикатор уровня воды (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: NF280
Набор NF280: Индикатор уровня воды (СНЯТО С ПРОДАЖИ)




Предлагаемый набор
позволит радиолюбителю
собрать простое и надежное
устройство, способное
сигнализировать об уровне
жидкости в емкости.



Технические характеристики

Напряжение питания: 9 В.
Ток потребления, максимальный: 40 мА.
Размеры печатной платы: 45х30 мм.

Описание работы

Принцип работы индикатора уровня состоит в
следующем.

Общий электрод («Р») размещается на дне
емкости (или соединяется с корпусом емкости,
если она металлическая).

Три контрольных электрода («1», «2», «3»)
располагаются на разных уровнях в емкости с
жидкостью.

Жидкость обладает проводимостью, и поэтому,
в зависимости от уровня воды в емкости, общий
электрод («Р») может электрически соединяться
с одним или несколькими контрольными
электродами («1», «2», «3»). Электрический ток,
проходя по цепи «+9В» – токоограничительный
резистор R10 – общий электрод «P» –
сопротивление жидкости – контрольный
электрод – поступает на базу соответствующего
транзистора. Транзистор открывается и
загорается светодиод в его коллекторной цепи.

Конструкция

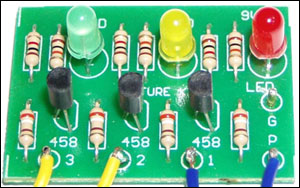

Конструктивно устройство выполнено на
печатной плате из фольгированного
стеклотекстолита с размерами 45x30 мм.

Правильно собранное устройство не требует настройки.
