NM1051 - NM1051 – Стабилизированный источник постоянного напряжения 12В/0.1А в корпусе
Код товара: NM1051     Дата внесения в каталог: 06/03/2009

NM1051 – Стабилизированный источник постоянного напряжения 12В/0.1А в корпусе

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: NM1051
NM1051 – Стабилизированный источник постоянного напряжения 12В/0.1А в корпусе




Предлагаемый набор позволит
радиолюбителю собрать миниатюрный
бестрансформаторный блок питания с
отличными потребительскими
характеристиками.



Технические характеристики

Диапазон входного напряжения: 160…276 В.
Выходное напряжение: 12 В.
Выходной ток (возможна работа без нагрузки): 0…100 мА.
Нестабильность Uвых при изменении Uвх: 0,05…0,15 В.
Нестабильность Uвых при изменении Iвых 0-50мА: 0,05…0,15 В.
КПД: 48 %.
Размах пульсаций: 50…150 мВ.
Диапазон рабочих температур: -20…+80 С.

Описание работы

Параллельно контактам «Сеть» установлен
защитный варистор VAR. Переменное
напряжение 220 В выпрямляется диодом D1 и
сглаживается фильтром на элементах С1,R1,С2.
Через предохранитель FUSE выпрямленное
напряжение поступает на вход микросхемы.
Преобразованное до 12 В напряжение
снимается с микросхемы и сглаживается
конденсатором С3, подключенным параллельно
контактам «DC OUT».

Конструкция

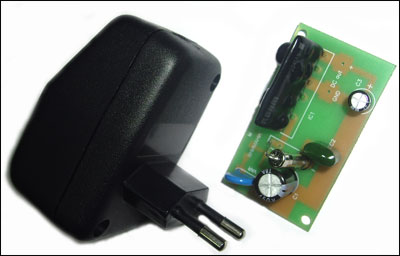

Конструктивно набор выполнен на печатной
плате из фольгированного стеклотекстолита с
размерами 61x35 мм. В комплект набора входит
корпус-вилка.

Блок питания гальванически не развязан от
сети 220 В.
