Надежный стабилизированный источник питания, с защитой от короткого замыкания в нагрузке, необходим любой радиотехнической лаборатории. Его высокие характеристики отвечают требованиям, как радиолюбителя, так и профессионала. Для работы устройства необходим понижающий трансформатор 220 В/24 В с максимальным током во вторичной обмотке 3 А. Размеры печатной платы: 56х112 мм.

Порядок сборки:

- вскройте упаковку, проверьте комплектность набора согласно перечню элементов;

- в соответствии с монтажной схемой на печатной плате впаяйте панельку микросхемы в плату;

- отформуйте выводы элементов, микросхемы LM723, транзистора BD135, и, согласно монтажной схеме, установите их на плате;

- установите транзистор TR2 2N3055 на радиатор, используя изолирующие втулки и слюдяную прокладку;

ПРИМЕЧАНИЕ: Для улучшения теплопередачи от транзистора к радиатору можно использовать теплопроводящую пасту, например, КТП-8;

- с помощью монтажных проводов, входящих в комплект набора, припаяйте транзистор TR2 к плате, соблюдая цоколевку транзистора;

- аккуратно вставьте микросхему в панельку;

- проверьте правильность монтажа;

- следуя схеме, подпаяйте провода от понижающего трансформатора;

- включите питание;

- переменным резистором Р1 установите необходимый уровень напряжения источника питания.

Правильно собранное устройство в настройке не нуждается.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать необходимый понижающий трансформатор ТП-190, корпус для регулируемого источника питания BOX-G201.

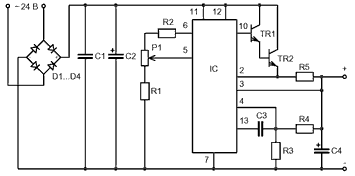

Принципиальная схема набора

------------------
