NS167 - Ультразвуковой радар. Набор NS167 (СНЯТО С ПРОДАЖИ)


Код товара: NS167     Дата внесения в каталог: 27/12/2004

Ультразвуковой радар. Набор NS167 (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: NS167
Ультразвуковой радар. Набор NS167 (СНЯТО С ПРОДАЖИ)

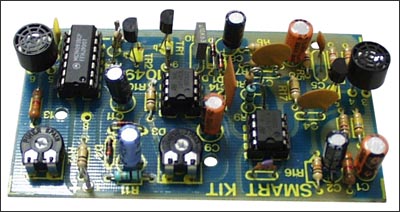

Общий вид набора
NS167 - Ультразвуковой радар




Ультразвуковой радар (детектор движения) предназначен для использования в качестве акустического датчика в различных охранных сигнализациях. Это простое и интересное устройство позволяет обнаружить движение любых физических объектов в закрытом помещении или салоне автомобиля. Устройство имеет регулировку чувствительности. Максимальный радиус действия 10 метров. Напряжение питания ультразвукового радара 12 В. Размеры печатной платы 50х88 мм.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- установите панельки микросхем в плату, в соответствии с монтажной схемой;

- отформуйте выводы элементов и установите их на печатной плате согласно схеме;

- подключите ультразвуковой излучатель R и датчик T;

- подключите светодиод через токоограничительный резистор 470 Ом к контактам 1 и 9 (устанавливаются вне печатной платы);

- установите микросхемы в соответствующие панельки;

- установите тумблер SPST (вне платы), который служит для сброса радара в исходное состояние (в дежурном режиме – контакты замкнуты);

- проверьте правильность монтажа;

- подключите устройство к источнику питания.




Правильно собранное устройство в дополнительной настройке не нуждается.

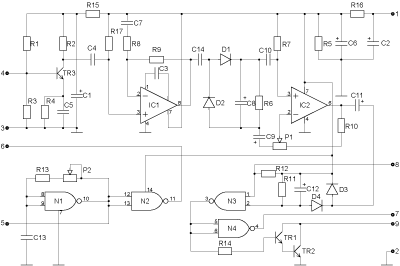

Принципиальная схема набора
NS167 - Ультразвуковой радар
