NM5202 - Набор NM5202. Блок индикации - вольтметр. (СНЯТО С ПРОДАЖИ)


Код товара: NM5202     Дата внесения в каталог: 22/05/2009

Набор NM5202. Блок индикации - вольтметр. (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: NM5202
Набор NM5202. Блок индикации - вольтметр. (СНЯТО С ПРОДАЖИ)



Общий вид набора
NM5202 - Блок индикации - автомобильный вольтметр «светящийся столб» (UAA180)

Разработано в лаборатории "МАСТЕР КИТ".

Блок представляет собой универсальный линейный индикатор напряжения. Сигнал индицируется светодиодной шкалой из 12 светодиодов, загорающихся последовательно в зависимости от входного напряжения. Индикатор может найти применение в устройствах автомобильной электроники, контрольно-измерительной и в звуковой технике.

Технические характеристики.

Напряжение питания: 9…18 В.

Ток потребления, не более: 40 мА.

Диапазон входных напряжений: 0…4 В.

Размер печатной платы: 75х25 мм.




Верхняя граница входного напряжения может устанавливаться потенциометром R2 в пределах +1…+5 В.

Вывод 5 предназначен для регулировки яркости свечения светодиодов. При подключении этого вывода к общему проводу все светодиоды гаснут, а при подключении к источнику питания через ограничительный резистор номиналом 100 кОм, яркость свечения увеличивается примерно в два раза, что позволяет использовать этот режим в качестве дополнительной индикации, например перегрузки.

Блок может использоваться как индикатор напряжения бортсети автомобиля. В этом режиме он работает как вольтметр с диапазоном от 10 до 15 В и шагом 0,5 В. При использовании блока в таком режиме вывод 7(Vout) следует соединить с выводом 3(INPUT), а питающее напряжение подать на вывод 8(+Vcc).




Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- установите перемычки J1 – 5 мм; J2 – 10 мм;

- перемычки можно изготовить из обрезков выводов резисторов.

- отформуйте выводы компонентов и установите их на печатной плате;

- не допускается попадание флюса внутрь подстроечного резистора.

- проверьте правильность монтажа;

- подключите индикатор к источнику питания;

- включите питание,

- подайте на вход индикатора сигнал.




Правильно собранное устройство в настройке не нуждается.




Рекомендации по совместному использованию электронных наборов.

Вы можете найти дополнительные блоки, позволяющие превратить индикатор в автомобильный тахометр, вольтметр или логарифмический индикатор уровня для высококачественного усилителя мощности, отвечающего всем Вашим требованиям.

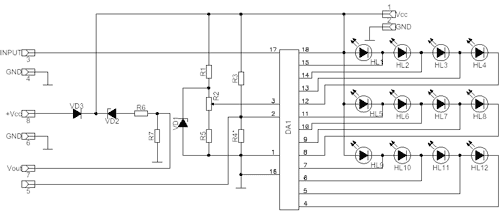

Принципиальная схема набора
NM5202 - Блок индикации - автомобильный вольтметр «светящийся столб» (UAA180)
