NF410 - Набор NF410: Набор для сборки Стереоусилитель для наушников НЧ 2х1 Вт NF410 (СНЯТО С ПРОДАЖИ)
Код товара: NF410     Дата внесения в каталог: 06/03/2009

Набор NF410: Набор для сборки Стереоусилитель для наушников НЧ 2х1 Вт NF410 (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: NF410
Набор NF410: Набор для сборки Стереоусилитель для наушников НЧ 2х1 Вт NF410 (СНЯТО С ПРОДАЖИ)


Стереофонический усилитель мощности имеет хорошие эксплуатационные характеристики, он прост в сборке и надежен в работе. Благодаря малым габаритам (размеры печатной платы всего 56x34 мм) и низкому потребляемому току усилитель можно использовать как составной элемент переносной аппаратуры. Усилитель имеет широкий диапазон питающих напряжений от 3 до 12 В.

NF410 - Стереоусилитель НЧ 2х1 Вт

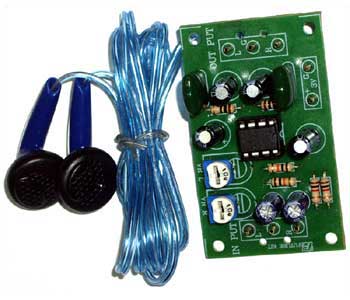

Общий вид

NF410 - Стереоусилитель НЧ 2х1 Вт

Стереофонический усилитель мощности имеет хорошие эксплуатационные характеристики, он прост в сборке и надежен в работе. Благодаря малым габаритам (размеры печатной платы всего 56x34 мм) и низкому потребляемому току усилитель можно использовать как составной элемент переносной аппаратуры. Усилитель имеет широкий диапазон питающих напряжений от 3 до 12 В.

Технические характеристики

Напряжение питания, В: 3
Ток потребления, мА: не более 60
Выходная мощность, на каждый канал Вт: до 1 Вт
Отношение сигнал/шум, дБ: 70
Чувствительность (1 кГц/0,5 Вт), мВ: 120
Размер печатной платы, мм: 56x34

Описание работы

Рассмотрим работу одного из каналов, например левого. Входной сигнал с разъема INPUT L подается через разделительный конденсатор С1 и регулятор громкости VR1 на вывод 6 операционного усилителя TDA2822M. Усиленный сигнал снимается с вывода 3 микросхемы и через разделительный конденсатор С4 подается на нагрузку – левый канал наушников. Цепочка С3, R3 улучшает частотные характеристики усилителя.

Принцип действия правого канала совершенно аналогичен.

Конструкция

Конструктивно устройство выполнено на печатной плате из фольгированного стеклотекстолита размерами 56x34 мм.

Рекомендации по совместному применению

Рекомендуем пластиковый корпус BOX-FB03.

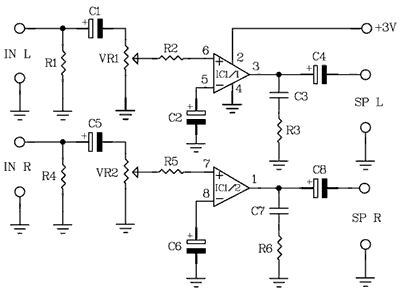

Cхема набора NF410 - Стереоусилитель НЧ 2х1 Вт

Схема набора NF410 - Стереоусилитель НЧ 2х1 Вт
