BM238F - Набор BM238F - Таймер 2 сек_3 час / 300 Вт (СНЯТО С ПРОДАЖИ)
Код товара: BM238F     Дата внесения в каталог: 06/03/2009

Набор BM238F - Таймер 2 сек_3 час / 300 Вт (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: BM238F
Набор BM238F - Таймер 2 сек_3 час / 300 Вт (СНЯТО С ПРОДАЖИ)


Предлагаемый блок представляет собой простой и надежный таймер, позволяющий включить какой-либо электроприбор мощностью до 300 Вт на заданный интервал времени (от 2-х секунд до 3-х часов). По истечении установленного времени таймер автоматически выключит электроприбор. Такой прибор может иметь широкое применение в быту, в кулинарии, в радиолюбительской практике, в фотолаборатории и т. д.

BM238F - Таймер 2 сек…3 час / 300 Вт

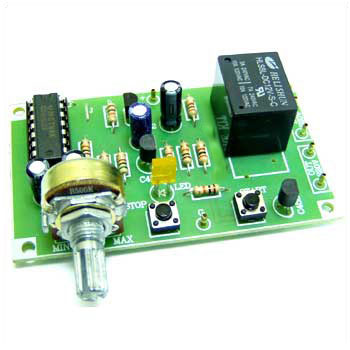

Общий вид
BM238F - Таймер 2 сек…3 час / 300 Вт

Предлагаемый блок представляет собой простой и надежный таймер, позволяющий включить какой-либо электроприбор мощностью до 300 Вт на заданный интервал времени (от 2-х секунд до 3-х часов). По истечении установленного времени таймер автоматически выключит электроприбор. Такой прибор может иметь широкое применение в быту, в кулинарии, в радиолюбительской практике, в фотолаборатории и т. д.

Технические характеристики:

Напряжение питания, В: 12.
Максимальная мощность подключаемого электроприбора, Вт (~220В): 300.
Диапазон устанавливаемого времени
(зависит от положения перемычки J): 2 сек...3 час.
Ток потребления, не более, мА: 30.
Размеры печатной платы, мм: 75х44.

Описание работы

Таймер выполнен на основе микросхемы CD4060 - 14-ти разрядного счетчика до 4096 со встроенным генератором и входом сброса. Внешний генератор выполнен на элементах R7, R8, VR1, C3, C4, D1, D2.

Принцип работы таймера заключается в следующем. После подачи напряжения питания, транзистор TR3 находится в закрытом состоянии, поэтому вся схема обесточена и на выходах счетчика присутствует низкой потенциал. При нажатии на кнопку «START», открываются транзисторы TR3 и TR2, срабатывает реле К1, при этом включенное состояние реле индицируется светодиодом LED. В этот момент происходит заряд конденсатора С2 до напряжения питания, на вход 12 микросхемы (RST) поступает высокий потенциал, тем самым обнуляя счетчик. Далее происходит разряд конденсатора С2 через резистор R6 и, как только он разрядится, запускается счетчик. Переменным резистором VR1 изменяется длительность импульсов задающего генератора, а соответственно и время работы таймера в целом. Сигнал с выхода генератора внутри микросхемы подается на двоичный счетчик.

В таймере задействованы выходы Q8 (вывод 14) и Q14 (вывод 3) микросхемы DD1. Сигнал генератора с частотой, деленной на 128, выводится на выход Q8, а с частотой, деленной на 4096 – на выход Q14.

Перемычкой J производится выбор используемого вывода - Q8 или Q14, соответственно и временной диапазон работы таймера. При установке перемычки J, таймер работает в диапазоне от 2-х секунд до 2,48 минут. При снятии перемычки J, в диапазоне от 90 секунд до 3-х часов.

По истечении заданного времени, на выходе Q8 (или Q14) появляется уровень логической «1», транзистор TR1 открывается, вследствие чего, прекращается работа счетчика. Реле К1 и светодиод LED отключаются.

Работу таймера можно прервать в любой момент нажатием на кнопку «STOP».

При нажатии на кнопку «STOP», транзистор TR2 закрывается, соответственно закрывается транзистор TR3, тем самым, прекращая работу счетчика.

Конструкция

Конструктивно блок выполнен на односторонне печатной плате из фольгированного стеклотекстолита с размерами 75х44мм.

Устройство может быть установлено в корпус BOX-FB04 (при желании приобретается отдельно).
