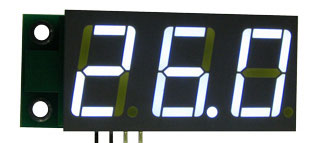

EK-SAH0012UW-50 - Миниатюрный цифровой встраиваемый амперметр (до 50 А) постоянного тока.
Код товара: EK-SAH0012UW-50     Дата внесения в каталог: 11/12/2011

Миниатюрный цифровой встраиваемый амперметр (до 50 А) постоянного тока.

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-SAH0012UW-50
Миниатюрный цифровой встраиваемый амперметр (до 50 А) постоянного тока.


Миниатюрный цифровой встраиваемый амперметр (до 50 А) постоянного тока. Ультра-яркий белый индикатор.

Миниатюрный цифровой встраиваемый амперметр (до 50 А) постоянного тока. Ультра-яркий голубой индикатор.

Модуль предназначен для измерения постоянного тока в одной полярности. Для корректной работы амперметра необходимо использовать любой шунт на ток 50 А номинальным напряжением 75 мВ. Шунт в комплект не входит. Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05.
При превышении измеряемого тока более 50.0 А, на дисплее высвечивается 0.0 А, при протекании тока в обратной полярности на дисплее отображается 0.0 А
Для правильных показаний тока, 3 и 4 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта.
При использовании в схемах где присутствует ВЧ составляющая или сильные помехи - показания модуля могут быть не верны.

Технические характеристики

Параметр Значение
Используемый шунт (в комплект не входит) 50 А, 75 мВ
Напряжение питания 6 В..20 (с радиатором до 35 В)
Потребляемый ток
0,04 A..0,06 А
Диапазон измеряемых токов 0..+50,0 А
Минимальный измеряемый ток 0,2 А
Дискретность измерения
0,1 А
Погрешность измерения
2%
Цвет свечения индикатор
Ультра-яркий белый
Высота символов индикатора
14 мм
Размер модуля 54х19х14 мм
Вес модуля 12 г

Расшифровка SAH0012

Внимание!Модуль необходимо использовать только с шунтом 50 Ампер, 75 мВ!

Внимание! Переполюсовка питания выведет модуль из строя!

Внимание! Использование модуля без шунта выведет его из строя!

Внимание! Подключение шунта к модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль!

Габаритные размеры

Габаритные размеры SAH0012

Схема включения с использованием одного источника питания для питания модуля и для нагрузки на которой измеряется ток

Схема включения от одного источника

Схема включения с использованием раздельных источников питания для питания модуля и для нагрузки на которой измеряется ток

Схема включения от раздельных источников

Схема включения в разрыв плюсового провода

Схема включения в разрыв плюсового провода
