EK1325928 - Усилитель НЧ (100 Вт). 2 х 25 Вт + 1 х 50 Вт (сабвуфер) + темброблок. MP1325
Код товара: EK1325928     Дата внесения в каталог: 19/12/2011

Усилитель НЧ (100 Вт). 2 х 25 Вт + 1 х 50 Вт (сабвуфер) + темброблок. MP1325

Изготовитель: DIY

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK1325928
Усилитель НЧ (100 Вт). 2 х 25 Вт + 1 х 50 Вт (сабвуфер) + темброблок. MP1325

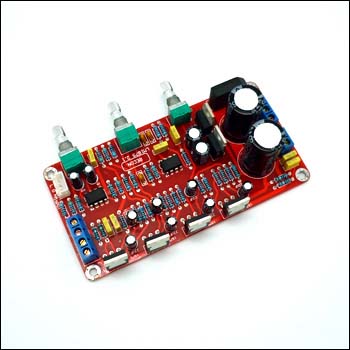

Предлагаемый усилитель MP1325 – модуль, выходной каскад которого построен на 4 микросхемах LM1875. Две из которых, включенные в мостовом режиме, образуют дополнительный низкочастотный канал для сабвуфера мощностью 50 Вт. Интегрированный темброблок на NE3352 позволяет регулировать общую громкость и раздельно уровни сигналов по НЧ и ВЧ. Низкочастотную составляющую для сабвуферного канала выделяет активный НЧ фильтр 2 порядка также построенный на NE3352.

Отличительная особенность модуля – отсутствие переходных помех (щелчков) при включении. Аудиофильское качество звука: низкие нелинейные искажения и минимальный уровень шума. Защита от перегрева (170С). Широкий диапазон воспроизводимых частот. Встроенный стабилизатор напряжения питания и выпрямитель, позволяющие питать усилитель переменным напряжением.


Технические характеристики:


Напряжение питания, переменное В . . . . . . . . . . . . . . . . . . . . . . . . .2 x 12

Выходная мощность R= 4Ω (Вт) THD 0,015% . . . . . . . . . . . . . . . . . . 2 х 25

Выходная мощность сабвуфера R= 4Ω (Вт) . . . . . . . . . . . . . . . . . . .1 х 50

Номинальное входное напряжение, В . . . . . . . . . . . . . . . . . . . . . . . . . 1,2

Диапазон воспроизводимых частот Гц . . . . . . . . . . . . . . . . . . . . 15 - 22000

Динамический диапазон, Дб. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥102

Габаритные размеры печатной платы, мм . . . . . . . . . . . . . . . . . . . 60 x 117


MP1325 - Полный усилитель НЧ (100 Вт). 2 х 25 Вт + 1 х 50 Вт (сабвуфер) + темброблок

Схема подключения


Datasheet LM1875


Схема MP1325
