MP1234 - Предварительный усилитель-темброблок с сабвуферным. Набор MP1234
Код товара: MP1234     Дата внесения в каталог: 02/03/2012

Предварительный усилитель-темброблок с сабвуферным. Набор MP1234

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: MP1234
Предварительный усилитель-темброблок с сабвуферным. Набор MP1234


Основа модуля интегральная схема TDA7462 - четырехканальный аудиопроцессор с выходом на сабвуфер и цифровым управлением. Модуль раскладывает стереосигнал на 4 стерео и один сабвуферный канал. Позволяет производить регулировку уровня звука в каждом канале отдельно и во всех каналах одновременно, а также тембра по низким и высоким частотам и уровень громкости саба. Все настройки производятся с помощью кнопок или пульта ДУ и индицируются на ЖКИ индикаторе. Два симметричных и два линейных входа позволят выбрать источник сигнала с клавиатуры или пульта ДУ. Дополнительные функции: MUTE, разворот фазы сабвуферного канала на 180 градусов.


Технические характеристики:

Напряжение питания для аналоговой части DC, В . . . . . . . . . . . . . . . . . . . . . . . 9

Напряжение питания для цифровой части DC, В . . . . . . . . . . . . . . . . . . . . . . . . .5

Максимальный потребляемый ток, мА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Диапазон воспроизводимых частот, Гц . . . . . . . . . . . . . . . . . . . . . . . . .20 - 20000

Шаг регулировки тембра, дБ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Частота среза сабвуферного канала, Гц . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

КНИ на частоте 1 кГц . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0,005

Отношение сигнал / шум, дБ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Разделение каналов на частоте 1 кГц, дБ . . . . . . . . . . . . . . . . . . . . . . . . . . . .100

Диапазон регулировки уровня входного сигнала с линейного вх. дБ . . . . -78,5...0

Шаг регулировки уровня выходного сигнала, дБ . . . . . . . . . . . . . . . . . . . . . .1,25

Входное сопротивление линейного входа, кОм . . . . . . . . . . . . . . . . . . . . . . . . .50

Максимальный уровень входного сигнала, В . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Напряжение на линейном выходе, В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 (макс.)

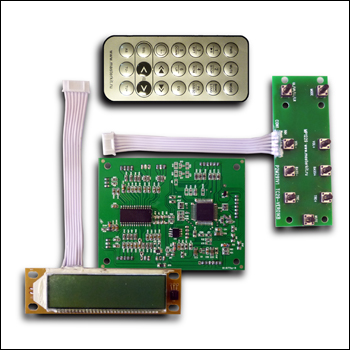

MP1234 - Предварительный усилитель-темброблок с сабвуферным каналом, микроконтроллерным управлением, ЖКИ и пультом ДУ

Назначение разъемов. Обратите внимание! Вход 4 – балансный.

MP1234 - Предварительный усилитель-темброблок с сабвуферным каналом, микроконтроллерным управлением, ЖКИ и пультом ДУ

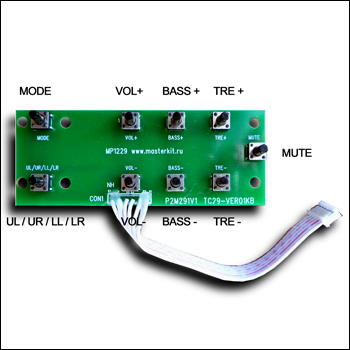

Регулировка громкости всех каналов одновременно производится с помощью двух кнопок VOL- и VOL+.

Переключение темброблока в режим раздельной (по канальной) регулировки звука и тембра производится кнопкой UL/UR/LL/LR.

Кнопка MODE - переключение линейных входов AUX 1/2/3/4

BASS +/- - регулировка уровня низких частот (-10/+10 шаг 2)

TRE +/- - регулировка уровня высоких частот (-10/+10 шаг 2)

MUTE - mute

MP1234 - Предварительный усилитель-темброблок с сабвуферным каналом, микроконтроллерным управлением, ЖКИ и пультом ДУ

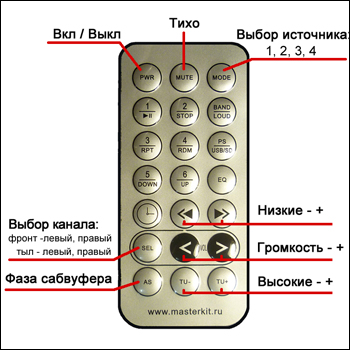

Пульт ДУ

datasheet TDA7462
