EK1022204 - Набор NT1291  для сборки цифрового усилителя T-класса (Tripath), 2 x 15 Вт. (СНЯТО С ПРОДАЖИ)
Код товара: EK1022204     Дата внесения в каталог: 04/04/2012

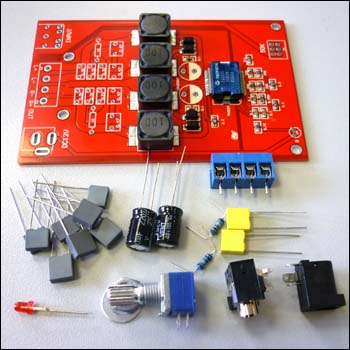

Набор NT1291 для сборки цифрового усилителя T-класса (Tripath), 2 x 15 Вт. (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK1022204
Набор NT1291  для сборки цифрового усилителя T-класса (Tripath), 2 x 15 Вт. (СНЯТО С ПРОДАЖИ)

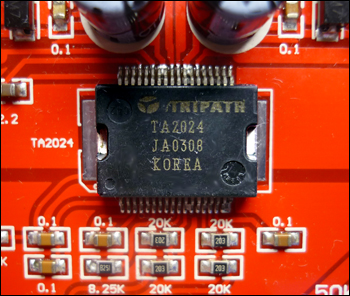

Предлагаемый усилитель NT1291 построен на чипе TA2024 от Tripath Technology, Inc

Отличительная особенность модуля – технология Digital Power Processing (DPPTM), отсутствие переходных помех (щелчков) при включении. Аудиофильское качество звука, низкие нелинейные искажения. Широкий диапазон воспроизводимых частот. Существенно более высокий КПД (88% ) по сравнению с усилителями класса АВ. Однополярное напряжение питания. Регулировка входного уровня сигнала. Индикация включения.


Технические характеристики:

Напряжение питания, переменное, В . . . . . . . . . . . . . . . . . . . . . . . 9 - 12

Выходная мощность R= 4Ω THD 1% (Вт) . . . . . . . . . . . . . . . . . . . 2 х 15

Выходная мощность R= 4Ω THD 0.1% (Вт) . . . . . . . . . . . . . . . . . .2 х 11

Мин. сопротивление нагрузки, Ом. . . . . . . . . . . . . . . . . . . . . . . . . . . .3,2

Номинальное входное напряжение, В . . . . . . . . . . . . . . . . . . . . . . . . 1,2

Диапазон воспроизводимых частот, Гц . . . . . . . . . . . . . . . . . . 20 - 22000

Динамический диапазон, дБ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥102

THD+N, PO=9W, RL=4Ω, f=1kH . . . . . . . . . . . . . . . . . . . . . . . . . . 0.04

КПД, % . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >88

Габаритные размеры печатной платы, мм . . . . . . . . . . . . . . . . . 65 x 100

NT1291 - Набор для сборки цифрового усилителя T-класса (Tripath), 2 x 15 Вт.

NT1291 - Набор для сборки цифрового усилителя T-класса (Tripath), 2 x 15 Вт.

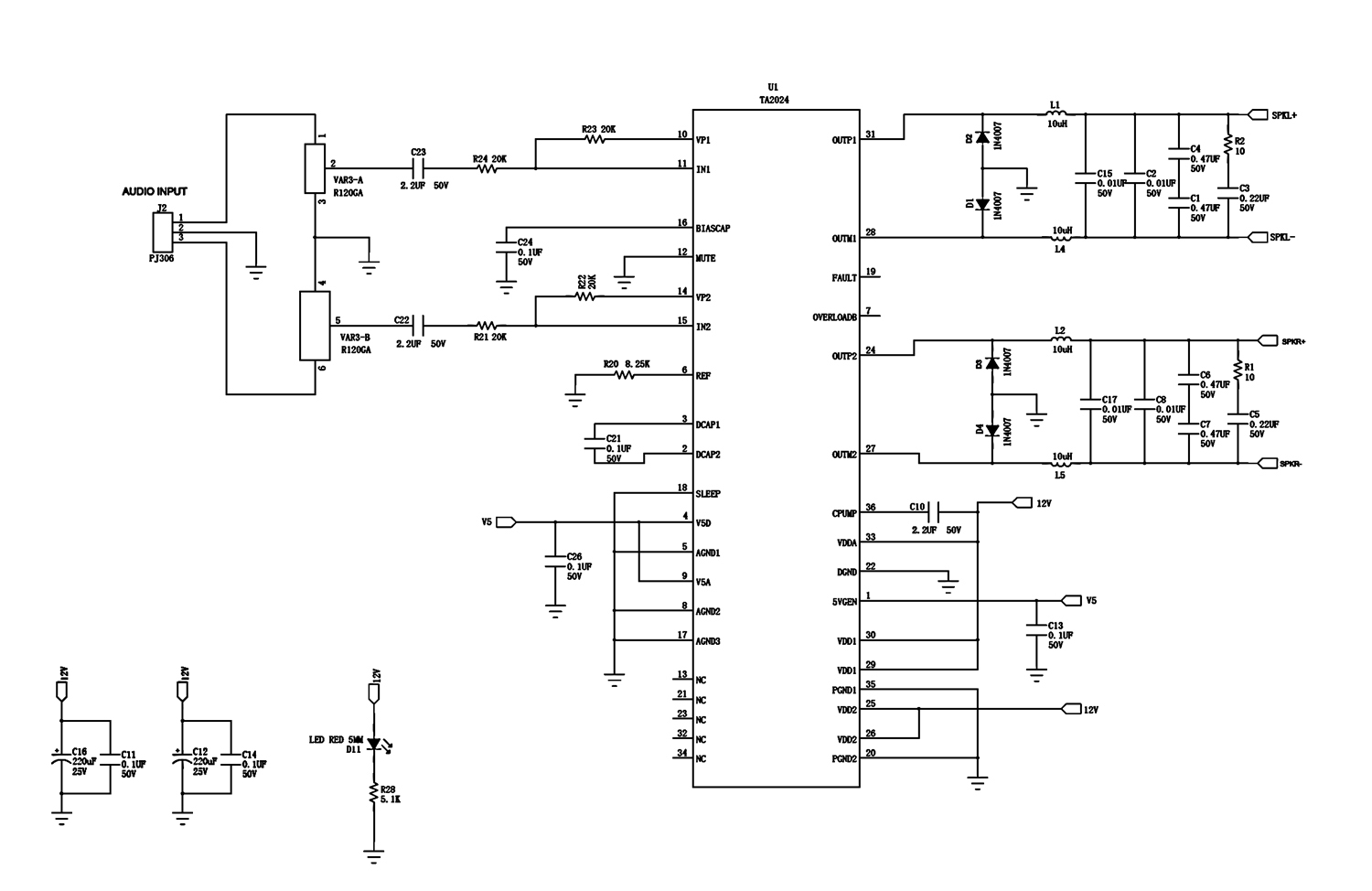

Схема включения

Прочитать инструкцию.

Посмотреть схему
