MKT1150 - Электронный телеграфный ключ с поддержкой ямбического режима. Набор деталей для макетирования с использованием беспаечных макетных плат
Код товара: MKT1150     Дата внесения в каталог: 16/09/2012

Электронный телеграфный ключ с поддержкой ямбического режима. Набор деталей для макетирования с использованием беспаечных макетных плат

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: MKT1150
Электронный телеграфный ключ с поддержкой ямбического режима. Набор деталей для макетирования с использованием беспаечных макетных плат


Особенности:

  • Ориентировочное время сборки макета: 20 минут.
  • Память элемента знака (точка или тире). Следующий элемент знака (точка или тире) будет перередан полностью даже если он был нажат во время звучания предыдущего элемента.
  • Совместимость с зависимыми (обычными, не ямбическими) типами манипуляторов.
  • Совместимость с независимыми (ямбическими) типами манипуляторов. При этом, осуществляется полноценная поддержка ямбического (Iambic "A") режима работы, и возможность вставки элемента знака.
  • Встроенное подавление дребезга механических контактов.
  • Простота схемы обеспечивается применением микроконтроллера PIC12F508.
  • После макетирования, схема легко может быть перенесена на самостоятельно изготовленную печатную плату.
  • Серийно выпускается в виде готового миниатюрного модуля SMD EM1150.

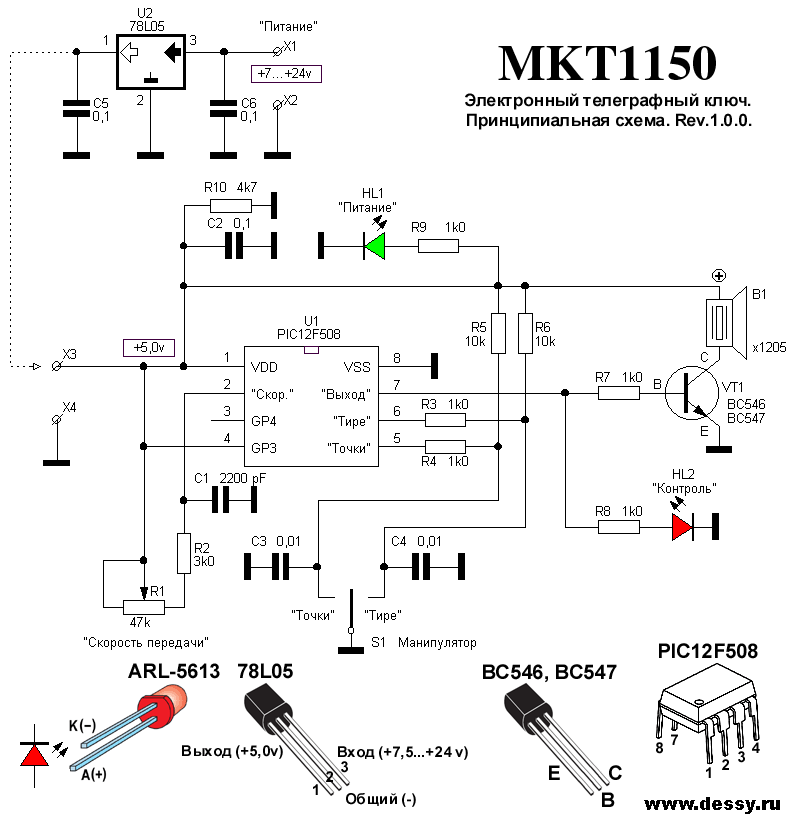

Принципиальная схема:

MKT1150. Электронный телеграфный ключ с поддержкой ямбического режима. Принципиальная схема макета.

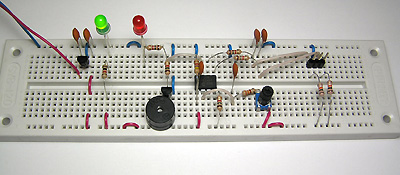

Фото макета, собранного на макетной плате SYB-120:

MKT1150. Электронный телеграфный ключ с поддержкой ямбического режима. Фотография макета устройства, собранного с применением макетной беспаечной платы SYB120.


Документация в формате PDF:

MKT1150. Электронный телеграфный ключ. Документация в формате PDF. MKT1150. Электронный телеграфный ключ. Документация в формате PDF.
Файл: mkt1150.pdf



Комплектность набора MKT1150:

Позиция Тип Количество
U1 PIC12F508 или PIC12F509 микроконтроллер с прошивкой 5v1150. 1
U2 78L05, Стабилизатор напряжения +5,0 вольт. 1
VT1 BC546, BC547, BC5551. Биполярный транзистор (n-p-n) корпус TO-92. 1
HL1 ARL5613(x5013) или аналог. Светодиод ф5,0мм, зеленый. 1
HL2 ARL5613(x5013) или аналог. Светодиод ф5,0мм, красный. 1
B1 x1205, Звуковой излучатель со встроенным генератором, 5,0 вольт. 1
- PLH-3. Штыревые контакты для подключения манипулятора. 1
С1 Конденсатор дисковый, керамический, 2200 пФ. 1
C2, C5, C6 Конденсатор дисковый, керамический, 0,1 мкФ. 3
C3, C4 Конденсатор дисковый, керамический, 0,01 мкФ. 2
R1 Резистор подстроечный 3326P или аналог, от 47 кОм до 100 кОм. 1
R2 Резистор CF1/4 или аналог, от 3,0 кОм до 4,7 кОм. 1
R3, R4, R7, R8, R9 Резистор CF1/4 или аналог, 1,0 кОм. 5
R5, R6 Резистор CF1/4 или аналог, 10 кОм. 2
R10 Резистор CF1/4 или аналог, от 4,7 кОм до 5,1 кОм. 1

Макетная плата в комплект не входит, и приобретается отдельно.
