EK-SCV0026-3.3V-2A - SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3 V, 2 А
Код товара: EK-SCV0026-3.3V-2A     Дата внесения в каталог: 20/11/2012

SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3 V, 2 А

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-SCV0026-3.3V-2A
SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3 V, 2 А


SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3  V, 2 А

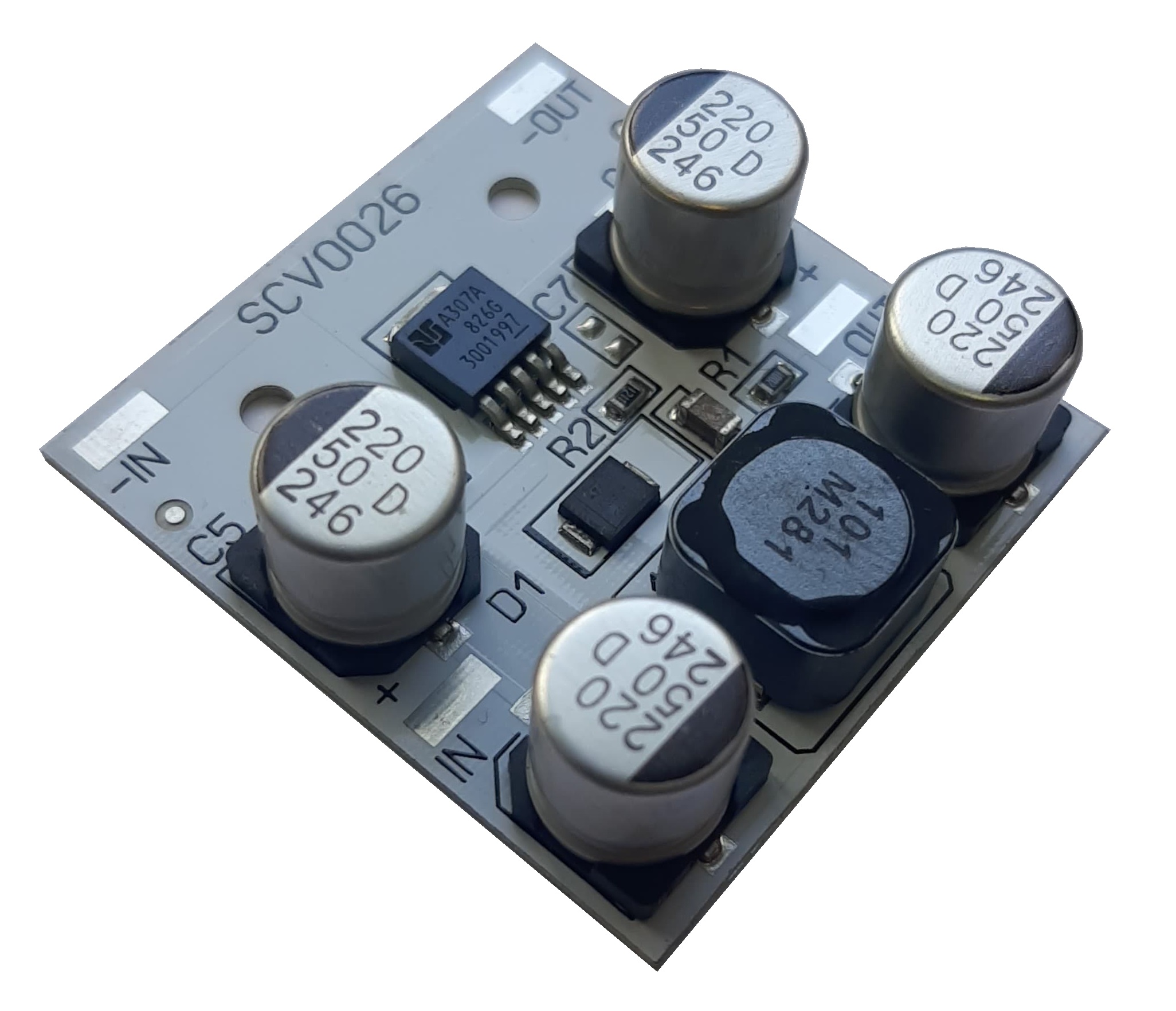

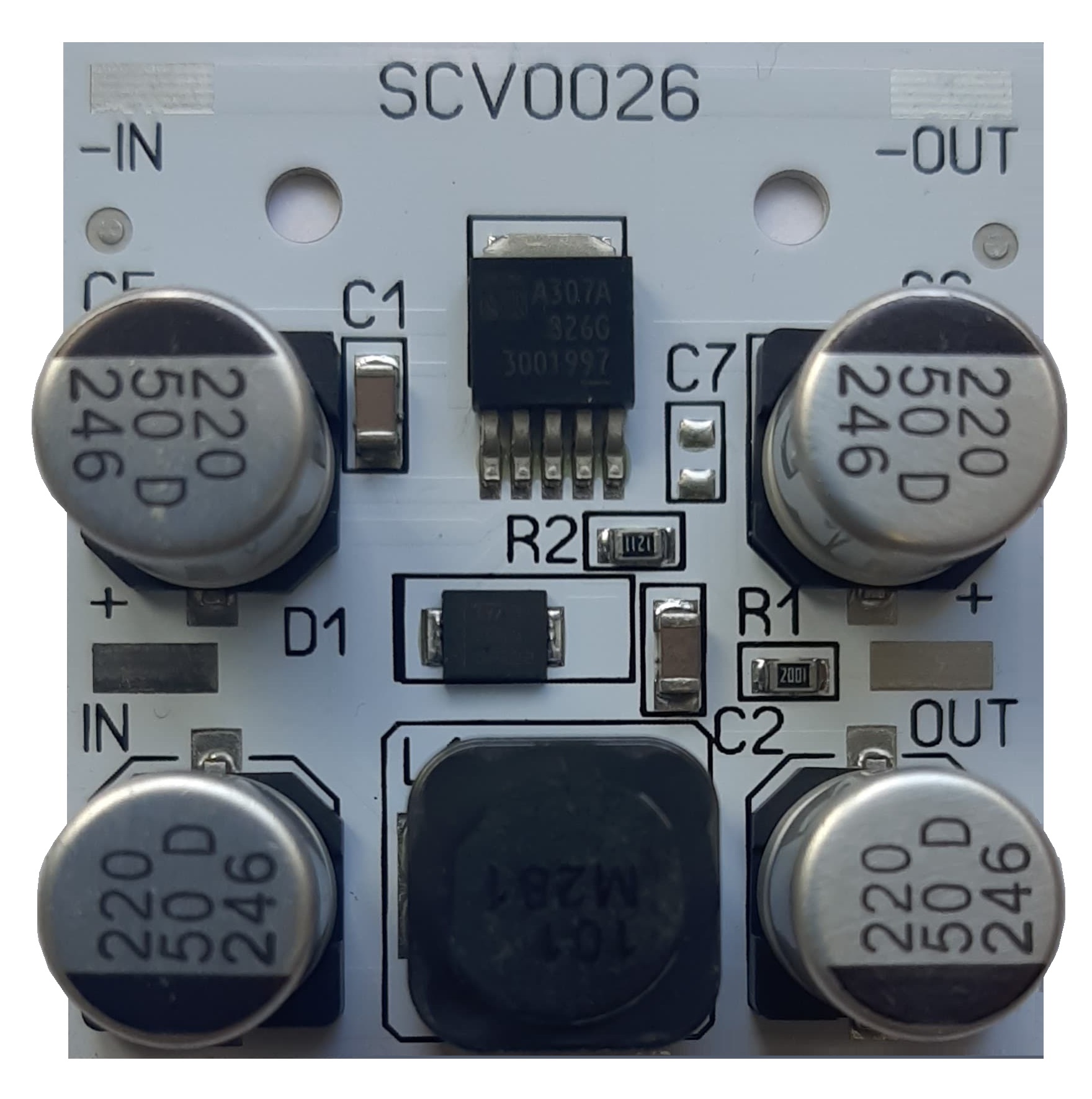

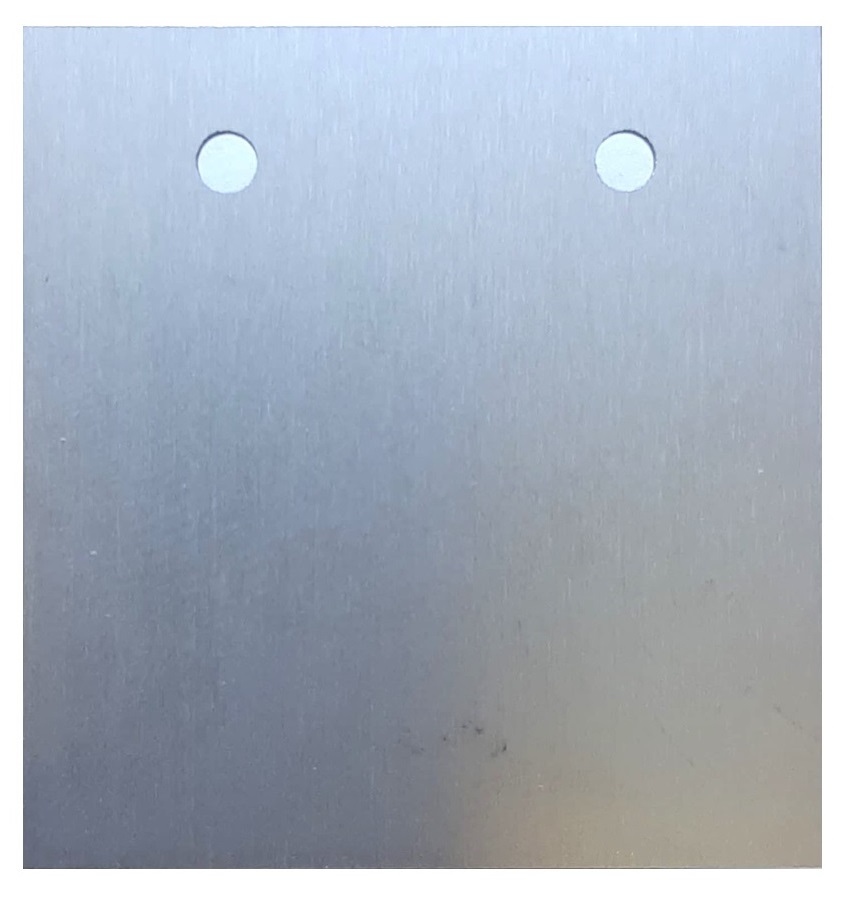

Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в  теплоотводе. Модуль выполнен на плате с алюминиевой подложкой.

Устройство имеет тепловую защиту и ограничение по выходному току от 2 до 3 А. Выходное напряжение не может превышать напряжение на входе.

При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.

Модуль может быть легко модифицирован до SCV0026-ADJ-2A - регулируемый, для этого нужно удалить резистор R1, и вместо него установить переменный резистор 47 КОм. Так же модуль может быть перенастроен на дургое выходное напряжение. Для этого нужно заменить R1 на резистор, рассчитываемый по формуле R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.

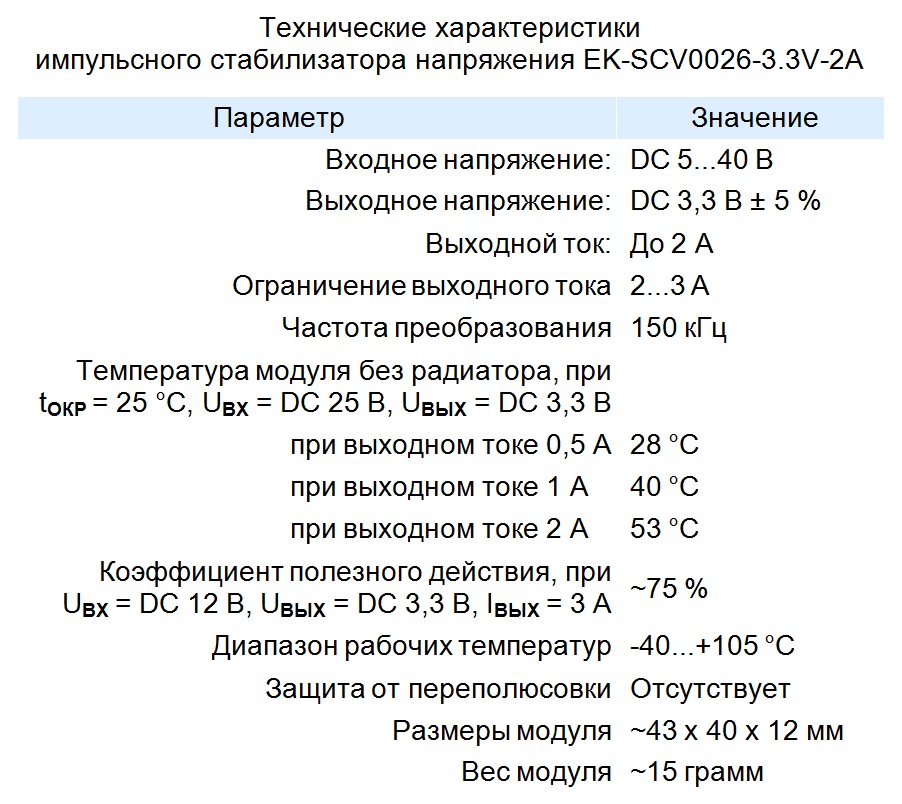

Технические характеристики

Параметр Значение
Входное напряжение 5..40 В
Выходное напряжение 3.3 В
Выходной ток, не более 2 А
Ограничение выходного тока 2..3 А
Частота преобразования 150 КГц
Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 3.3 В
при вых. токе 0,5 А 28 ° С
при вых. токе 1 А 40 ° С
при вых. токе 2 А 53 ° С
КПД при Uвх = 12 В, Uвых = 3.3 В, Iвых = 1А 75%
Диапазон рабочих температур -40..105° С
Защита от переполюсовки нет
Размеры модуля 43 х 40 х 12 мм
Вес модуля 15 г

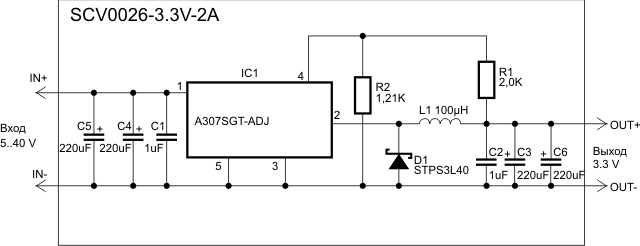

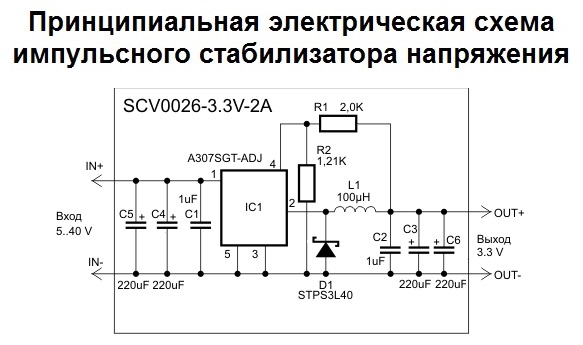

Схема модуля

Схема SCV0026-3.3V-2A

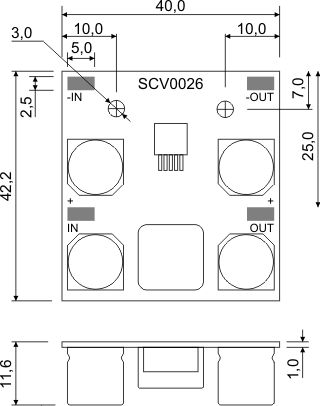

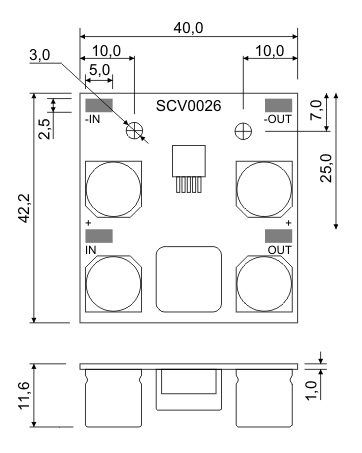

Габаритные размеры

Габаритные размеры SCV0026
