EK-SCV0023-3.3V-3A - EK-SCV0023-3.3V-3A - Импульсный стабилизатор напряжения 3.3 V, 3 А
Код товара: EK-SCV0023-3.3V-3A     Дата внесения в каталог: 14/09/2012

EK-SCV0023-3.3V-3A - Импульсный стабилизатор напряжения 3.3 V, 3 А

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-SCV0023-3.3V-3A
EK-SCV0023-3.3V-3A - Импульсный стабилизатор напряжения 3.3 V, 3 А


SCV0023-3.3V-3A - Импульсный стабилизатор напряжения 3.3  V, 3 А

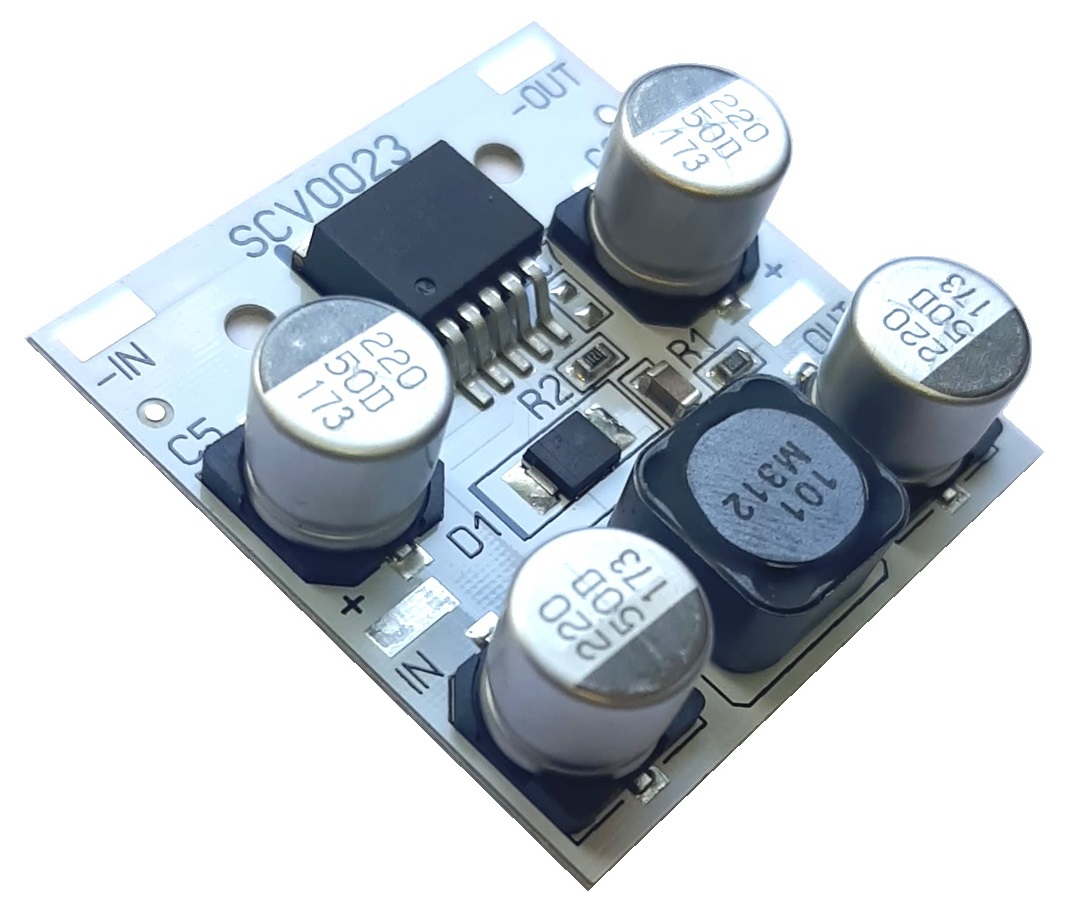

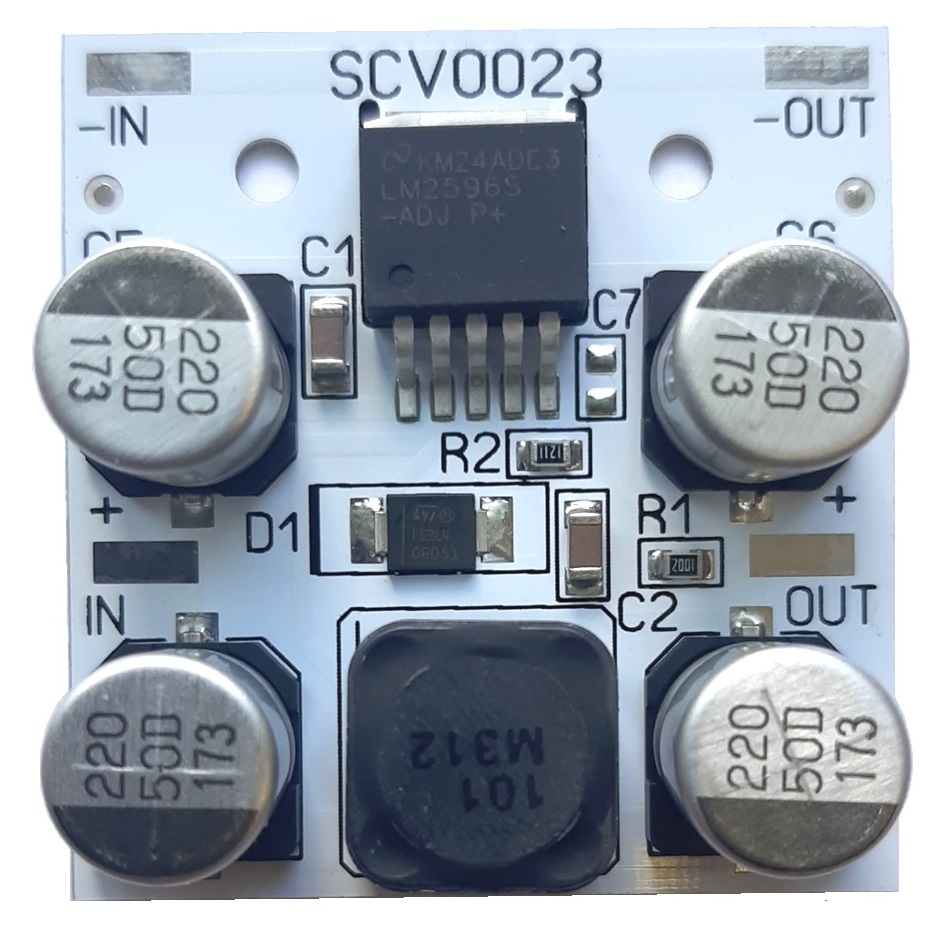

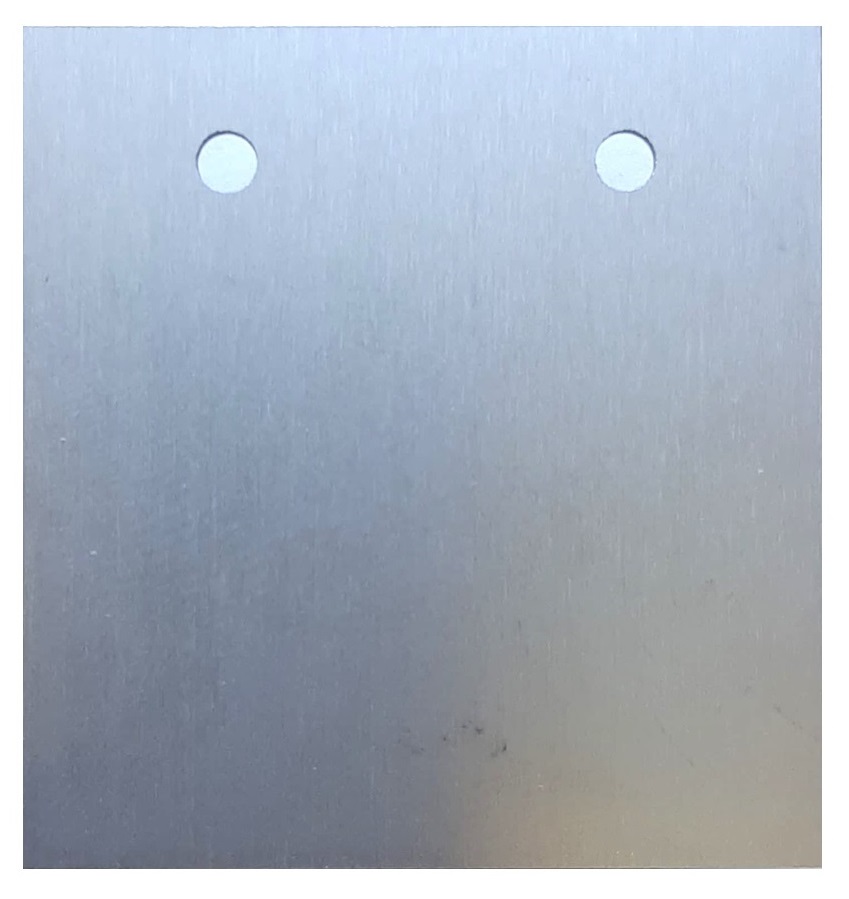

Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в  теплоотводе. Модуль выполнен на плате с алюминиевой подложкой.

Устройство имеет тепловую защиту и ограничение по выходному току от 3 до 4 А. Выходное напряжение не может превышать напряжение на входе.

При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.

Модуль может быть легко модифицирован до SCV0023-ADJ-3A - регулируемый, для этого нужно удалить резистор R1, и вместо него установить переменный резистор 47 КОм. Так же модуль может быть перенастроен на дургое выходное напряжение. Для этого нужно заменить R1 на резистор, рассчитываемый по формуле R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.

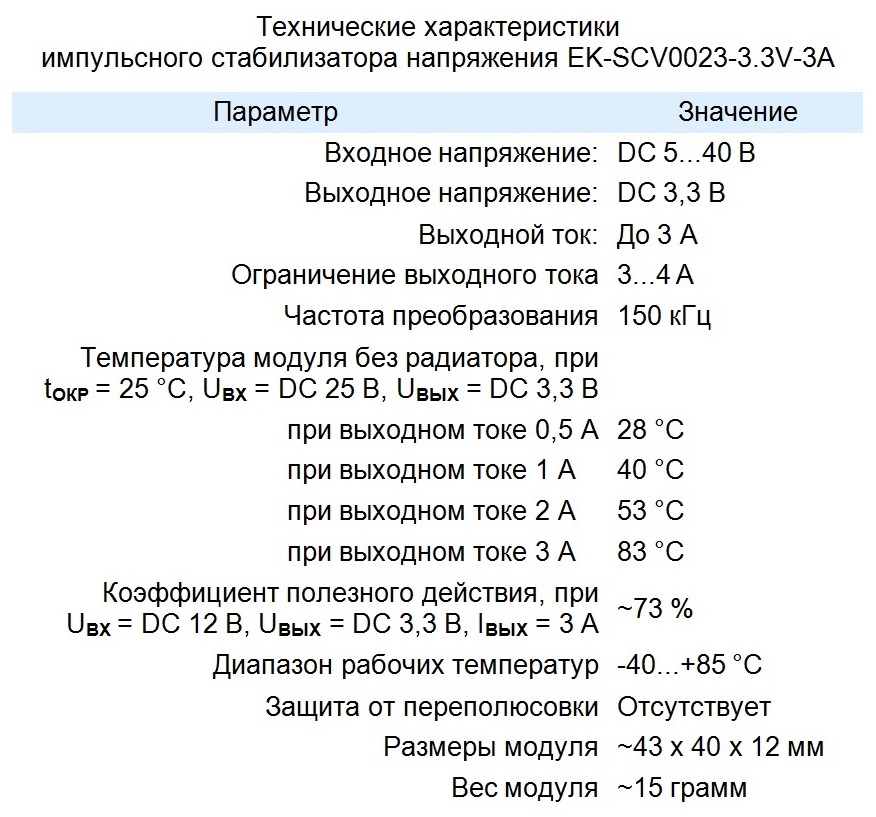

Технические характеристики

Параметр Значение
Входное напряжение 5..40 В
Выходное напряжение 3.3 В
Выходной ток, не более 3 А
Ограничение выходного тока 3..4 А
Частота преобразования 150 КГц
Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 3.3 В
при вых. токе 0,5 А 28 ° С
при вых. токе 1 А 40 ° С
при вых. токе 2 А 53 ° С
при вых. токе 3 А 83 ° С
КПД при Uвх = 12 В, Uвых = 3.3 В, Iвых = 3А 73%
Диапазон рабочих температур -40..105° С
Защита от переполюсовки нет
Размеры модуля 43 х 40 х 12 мм
Вес модуля 15 г

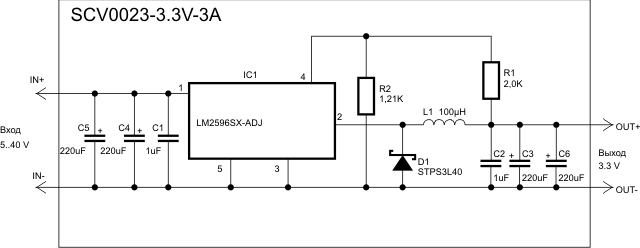

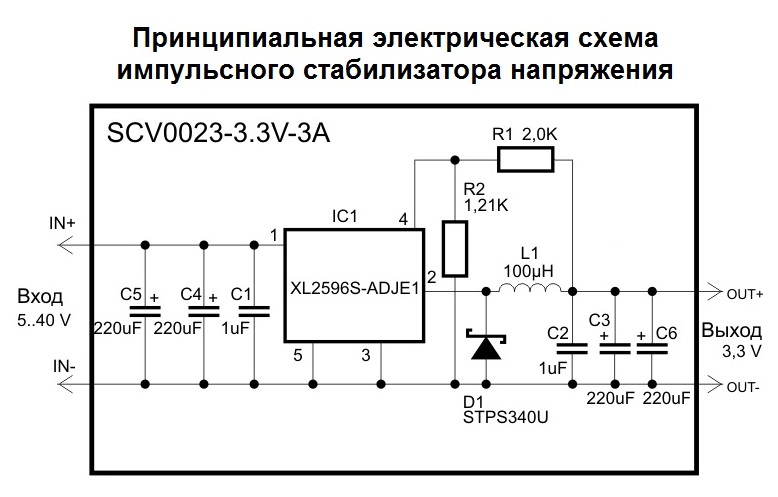

Схема модуля

Схема модуля SCV0023-3.3V-3A

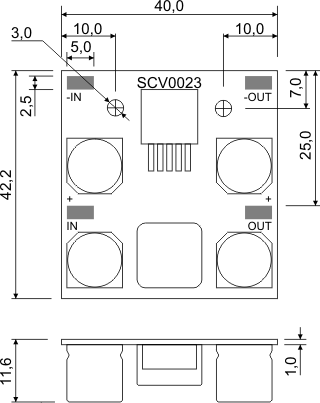

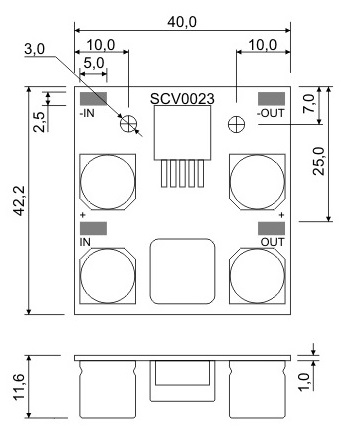

Габаритные размеры

Габаритные размеры SCV0023
