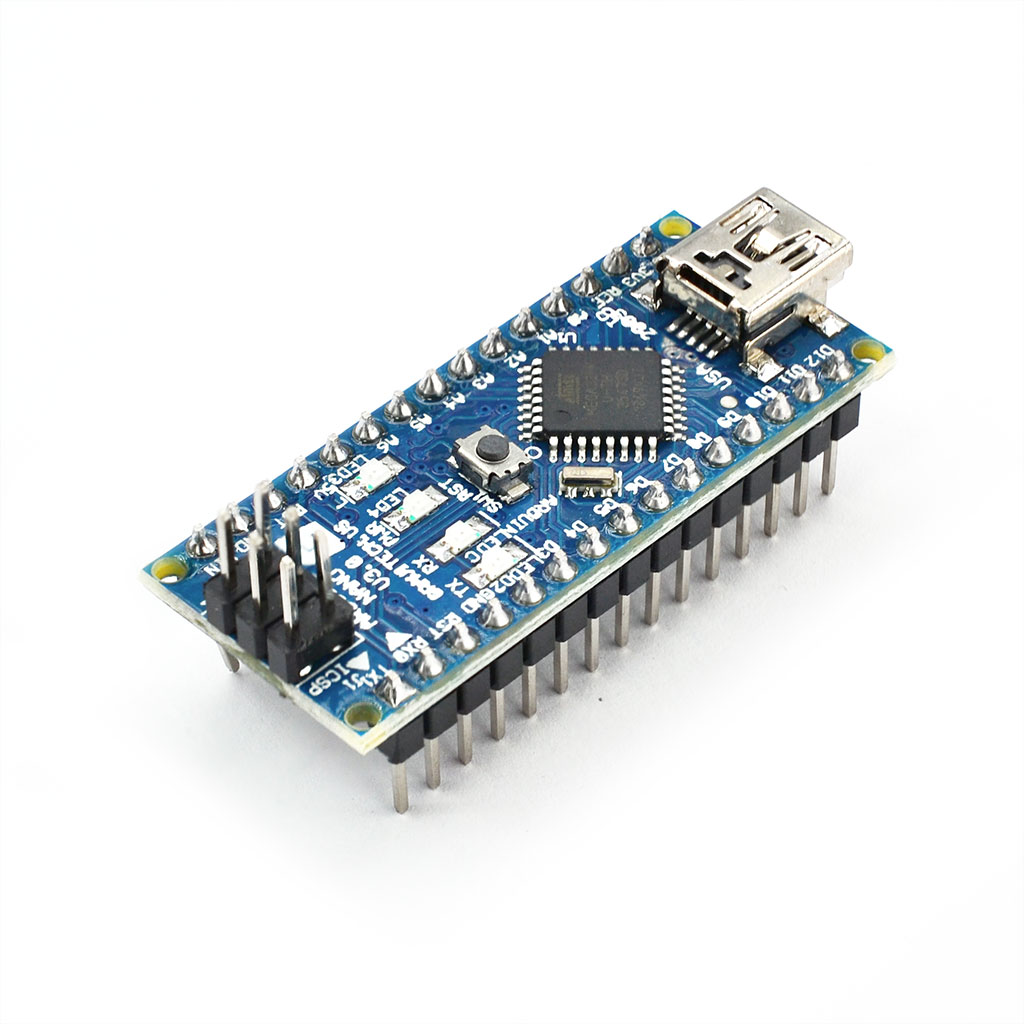

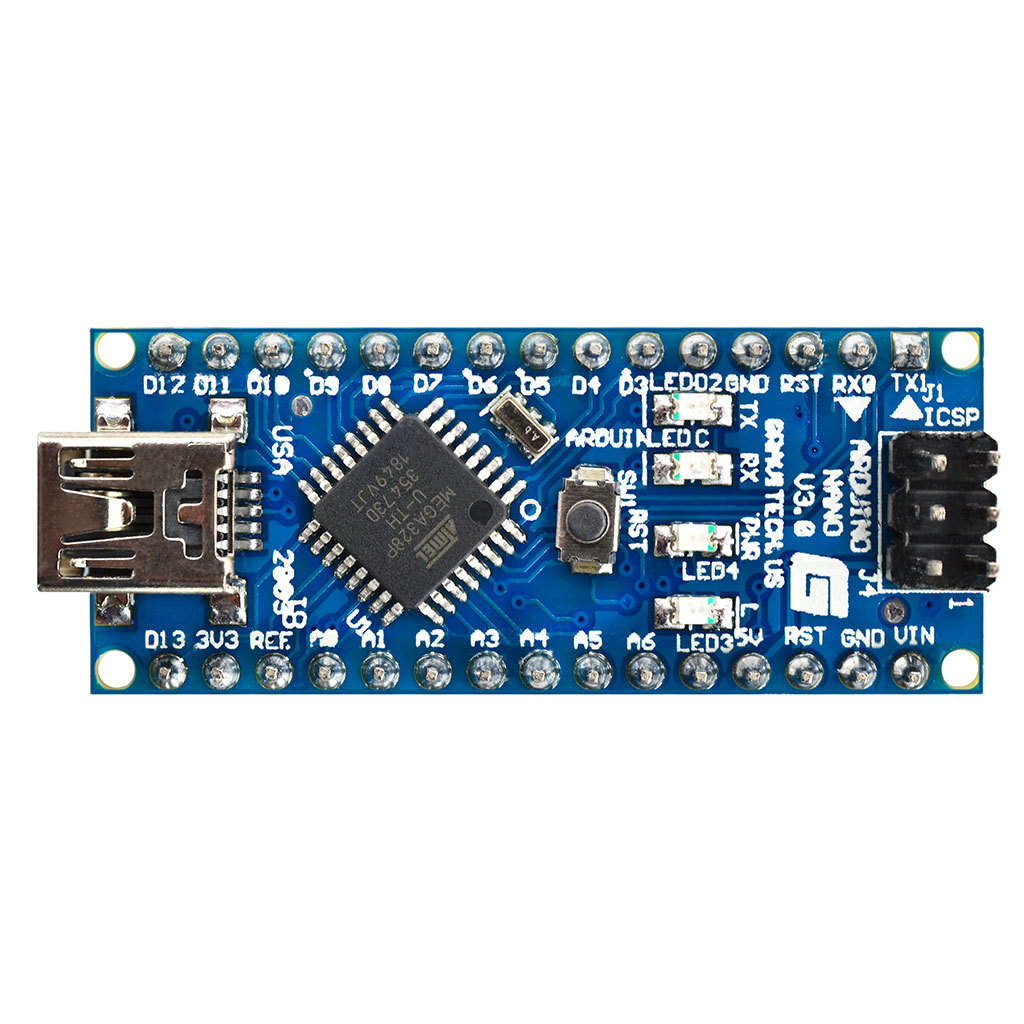

Контроллер Arduino Nano V3.0 ATmega328 (WZE) Arduino Nano V3.0 (не оригинал) - это маленькое, готовое к использованию и хорошо работающее с макетными платами устройство, разработанное на микроконтроллере ATmega328. Имеет схожую функциональность с Arduino Duemilanove (UNO прим.переводчика), но имеющая значительно меньшие габариты. Из-за экономии места плата лишилась преобразователя напряжения и питается от 5В USB порта. Ему хватает питания постоянным током от USB, а также оно работает с кабелем Mini-B USB.

Nano 3.0 имеет ряд средств для общения с компьютером, с другим устройством Arduino или другими микроконтроллерами. ATmega328 имеет универсальный асинхронный последовательный приёмопередатчик TTL (5В), который доступен на контактах 0 (RX) и 1 (TX).

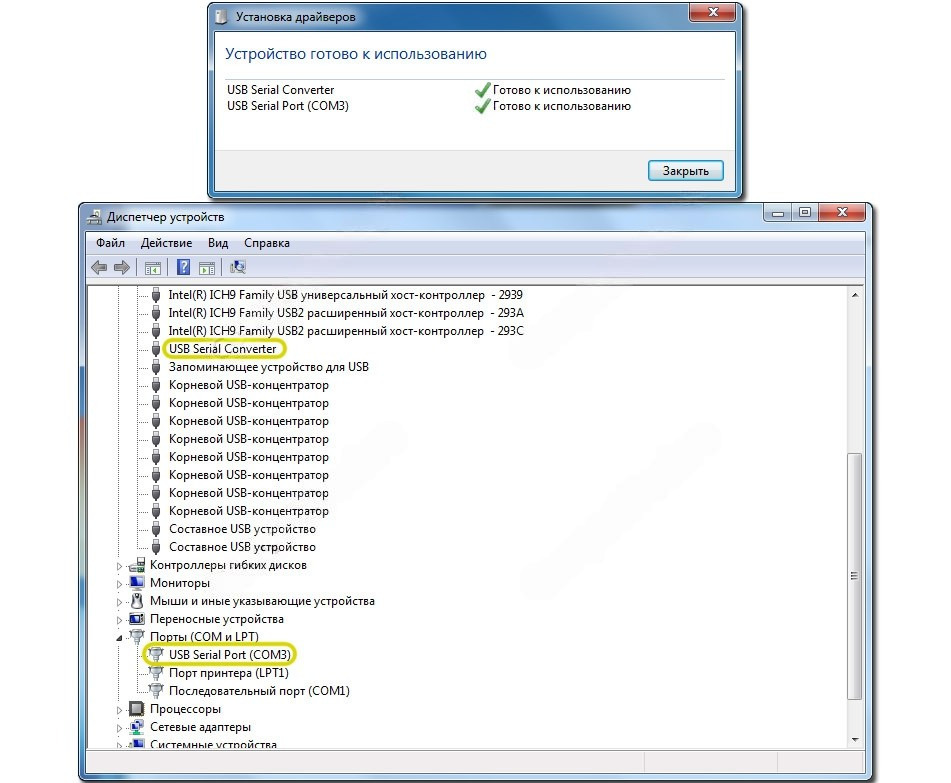

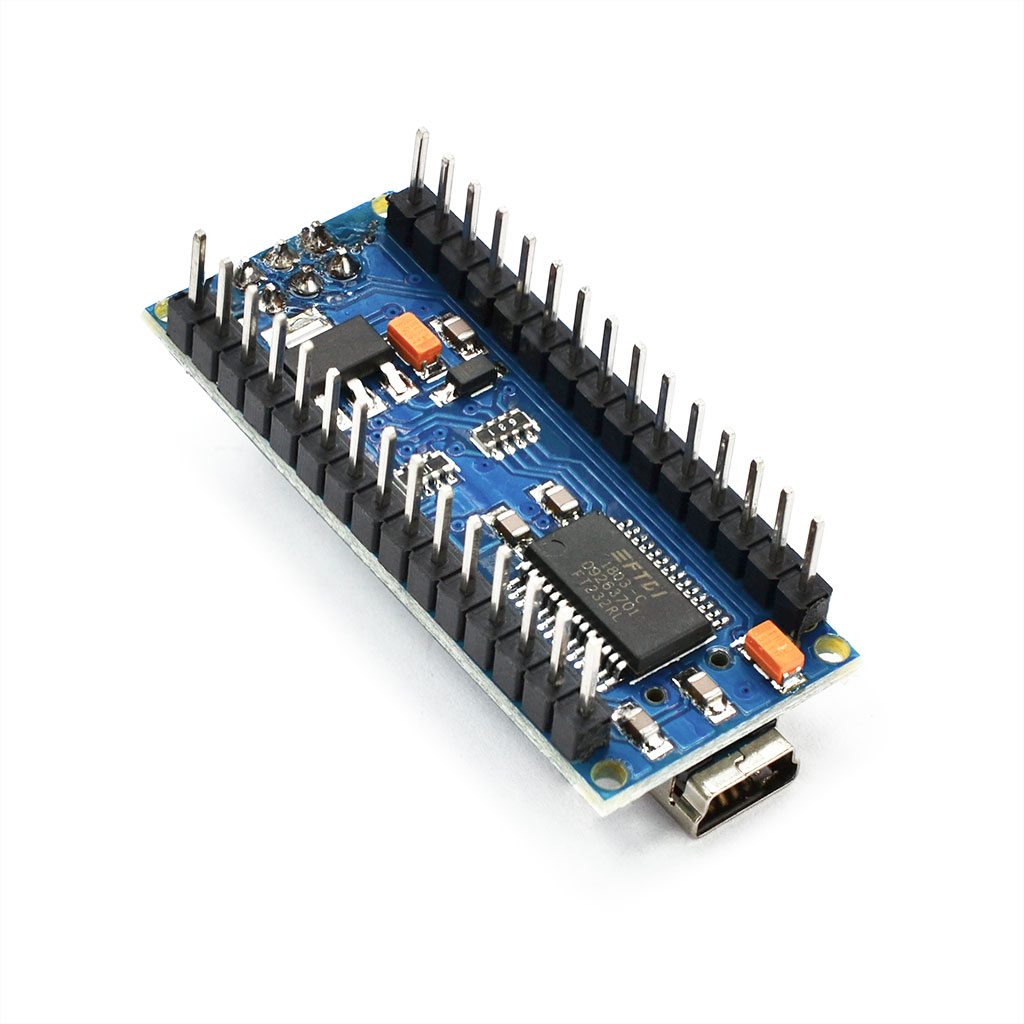

Для обеспечения работы виртуального COM-порта и прошивки микропрограммы с компьютера применяется FTDI FT232RL, драйвера для которого входят в комплект программного обеспечения Arduino.

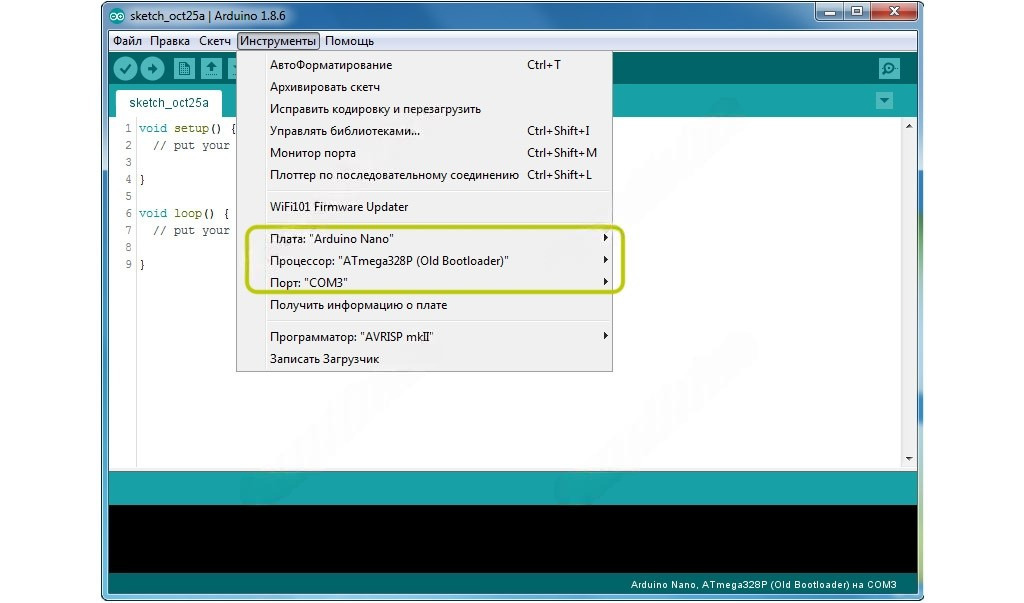

Программное обеспечение Arduino включает в себя последовательный монитор, который позволяет ввод/вывод простой текстовой информации на плату Arduino. Светодиоды приема/передачи, установленные на плате будут мигать, когда информация будет передаваться через USB-соединение на компьютер (При передаче через последовательное соединение на контактах 0 и 1 индикации не будет).

Технические характеристики:
Микроконтроллер: ATmega328
Рабочее напряжение: 5V
Входное напряжение (рекомендуемое): 7-12В
Входное напряжение (пределы): 6-20V

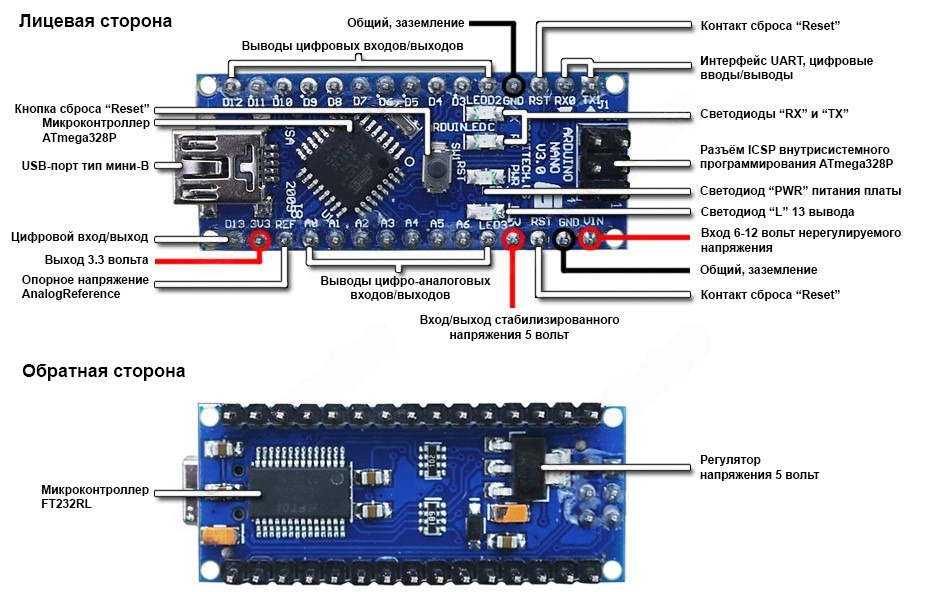

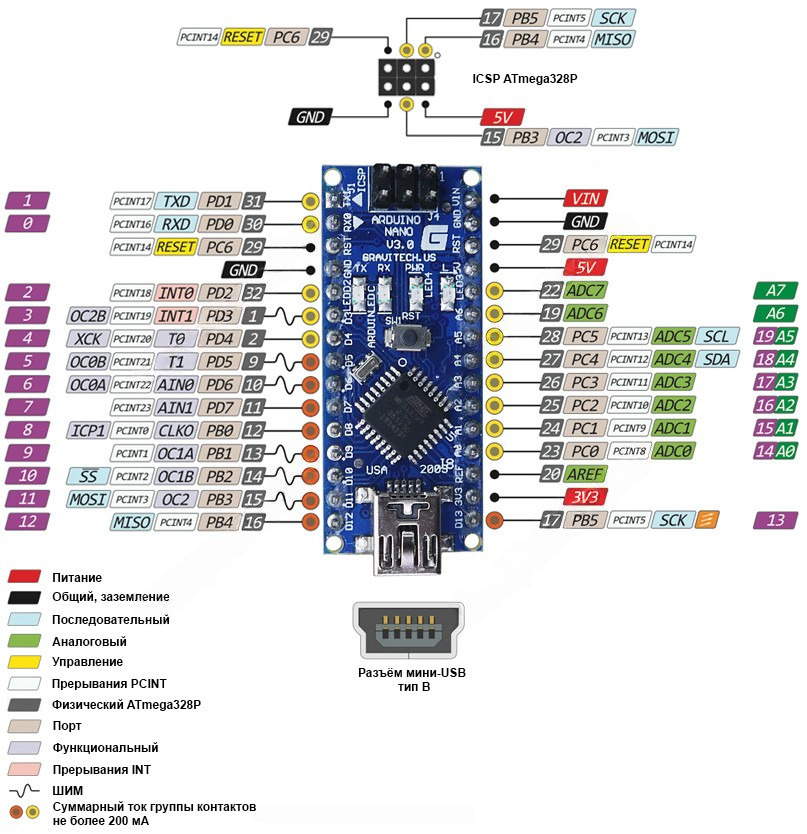

Цифровые входы/выходы: 14 шт (Обозначение 0-13)
PWM (ШИМ) выходы: 6 шт (3, 5, 6, 9, 10, 11)
Аналоговые входы (АЦП): 8 шт (Обозначение A0-A7)
Максимальный ток на выход: 40 мА
Flash-память: 32 KB (ATmega328), из которых 0,5 Кб используются загрузчиком
SRAM: 2 КБ (ATmega328)
EEPROM: 1 Кб (ATmega328)
Тактовая частота: 16 МГц
Размеры: 43 x 18 x 19мм
Вес: 6г

Контроллеры Arduino Nano V3.0 . Описание в формате PDF

Контроллеры Arduino Nano V3.0 . Описание в формате PDF

------------------
