Модуль управления СТОП сигналом предназначен для мигания дополнительным СТОП сигналом. После нажатия на педаль тормоза модуль выдает серию вспышек, после чего включает постоянное свечение. Мигающий СТОП позволяет привлечь внимание водителей к загоревшимся СТОП сигналам.
  Данный модуль управления используется только со светодиодными стоп-сигналами.

 Характеристики:
  • Питание устройства: DC 8...16 В;
  • Максимальный ток нагрузки: 0,5 А;
  • Время мигания: 2 сек.;
  • Количество программ мигания: 5 шт.;
  • Размеры устройства (с проводами): 180 x 14 x 12 мм;
  • Масса: ~50 г.
  • Масса: ~50 г.

 Порядок установки:
  Модуль подключается в разрыв проводов идущих к дополнительному СТОП сигналу. Если в автомобиле используется разъем совместимый с разъемом модуля, то просто разъедините этот разъем и подключите к нему модуль. Если разъем не совместимый или вообще отсутствует, тогда разрежьте провода идущие к СТОП сигналу и в разрыв, соблюдая полярность как нарисовано на схеме, подключите модуль. Схема подключения модуля представлена на рис.1.

Рис.1. Модуль управления СТОП сигналом. Схема подключения


  Для выбора программы мигания нажмите тормоз, дождитесь пока СТОП сигнал перестанет мигать, кратковременным нажатием на кнопку выберите программу мигания. Кнопка находится под термоусадочной трубкой как показано на рис.2.

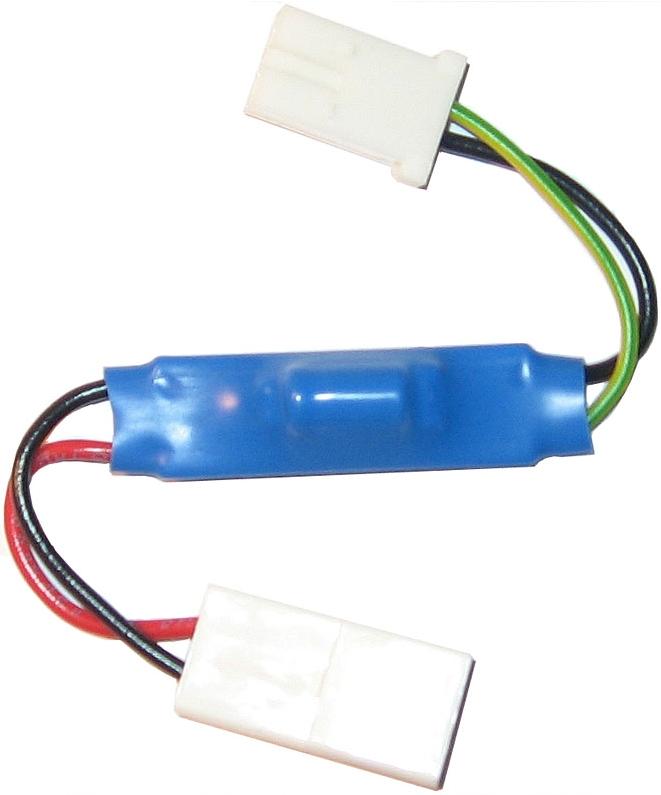

Рис.2. Модуль управления СТОП сигналом



------------------
