Код товара: RDKT27457

Радиоконструктор RL204.1 Мигающее сердце на светодиодах

Бренд: Radio KIT
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

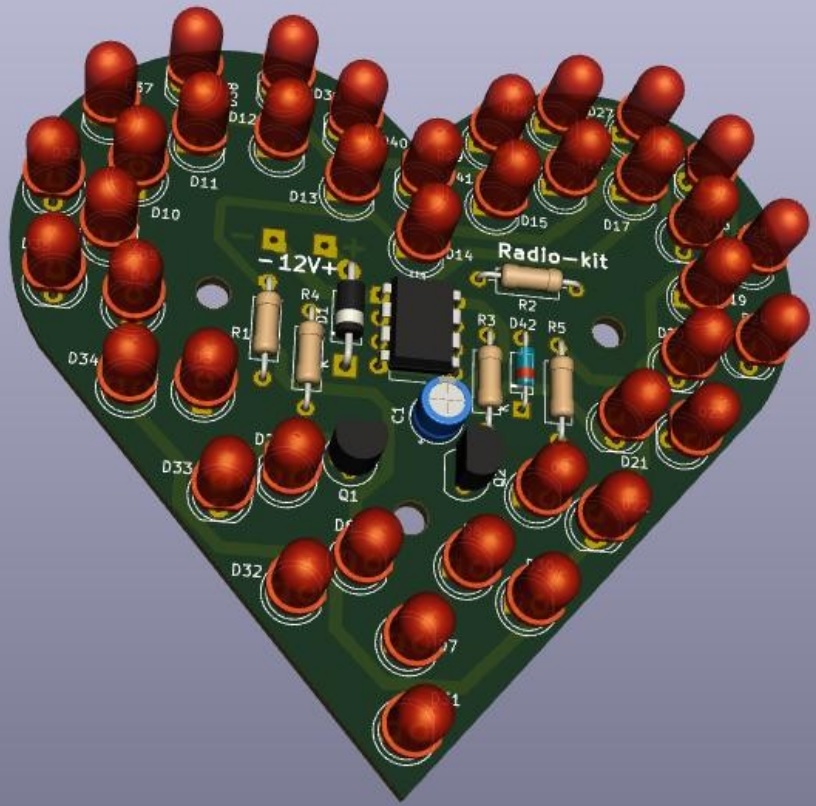

Радиоконструктор RL204.1 Мигающее сердце на светодиодах

Радиоконструктор RL204.1 Мигающее сердце на светодиодах

Печатная плата с компонентами и инструкцией в упаковке.
  Световой эффект состоит из двух вложенных сердец, выполненных из 40 красных светодиодов, которые включаются попеременно. Эффект динамичен, ярок и очень привлекателен. Устройство демонстрирует биение человеческого сердца.
  Питается устройство от постоянного напряжения 9...15 В и может быть запитано от батарейки «Kpoнa».

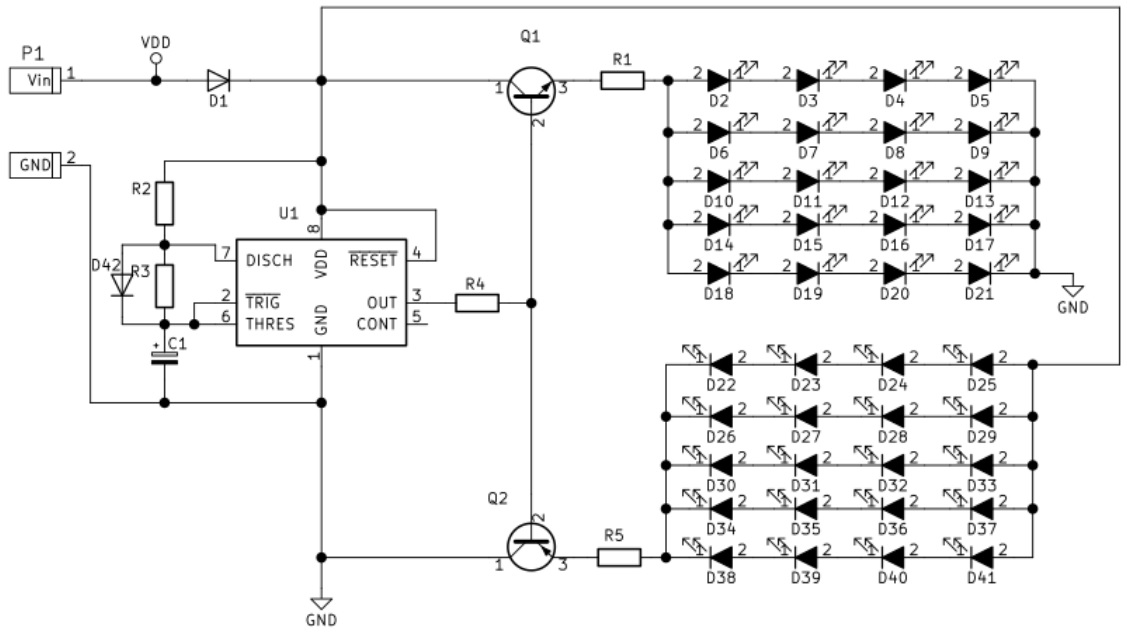

Принципиальная схема
Радиоконструктор RL204.1 «Мигающее сердце» на светодиодах


  Переключением светодиодов управляет генератор, выполненный на микросхеме универсального таймера U1. Рабочая частота генератора определяется номиналами резисторов R2, R3 и конденсатора C1. Транзисторные ключи Q1, Q2, коммутирующие светодиоды, предотвращают перегрузку выходного каскада микросхемы U1. Диод D1 предохраняет устройство от выхода из строя при неправильном подключении источника питания.

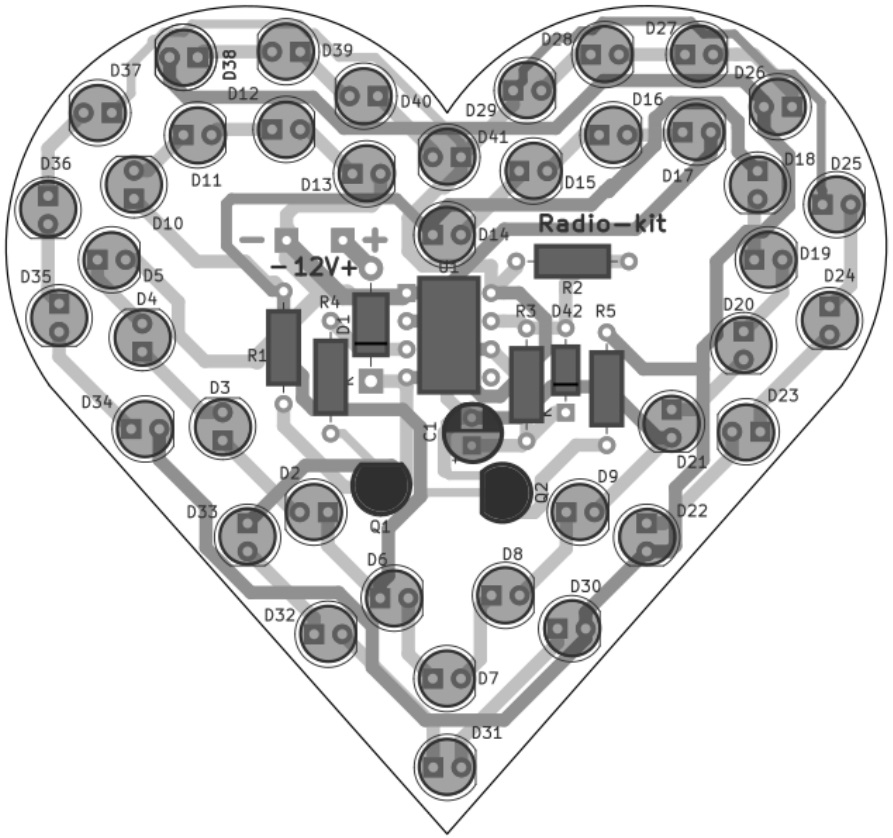

Схема расположения элементов
Радиоконструктор RL204.1 «Мигающее сердце» на светодиодах


 Характеристики:
  • Номинальное напряжение питания: DC 9...15 В;
  • Номинальный ток потребления: 100 мА;
  • Габаритные размеры: 80х76х18 мм;
  • Масса: ~20 г.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   При сборке конструктора необходимо соблюдать цоколевку транзисторов и микросхемы, полярности электролитических конденсаторов. Правильно собранная схема наладки не требует.

------------------
