Звуковое управление светодиодами. Набор для пайки сделай сам DIY

Частные лица могут оформить заказ на сайте или по телефону: +7 495 11 86 086. При заказе называйте код товара: CTTL15785
Юридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.


Шумы, музыку и звуки речи можно не только услышать, но и увидеть. Если попробовать всенаправленным чувствительным микрофоном поймать звуковую волну и после преобразовать её в электрический сигнал, тогда с помощью этого же сигнала можно управлять, например, светодиодами! Когда звуки весёлой музыки сливаются в быстрый и мелодичный ритм, управляемые светодиоды начнут задорно плясать яркими вспышками, следуя в такт комбинации звучащих нот! Подобный эффект трансформации повсеместно применяется при производстве цветомузыкальных установок для концертных студий или заведений с караоке. У некоторых моделей говорящих роботов, разрабатываемых научными и исследовательскими лабораториями по всему миру, в системах голосового аппарата также есть похожая подсветка, реагирующая яркостью свечения на громкость произношения.

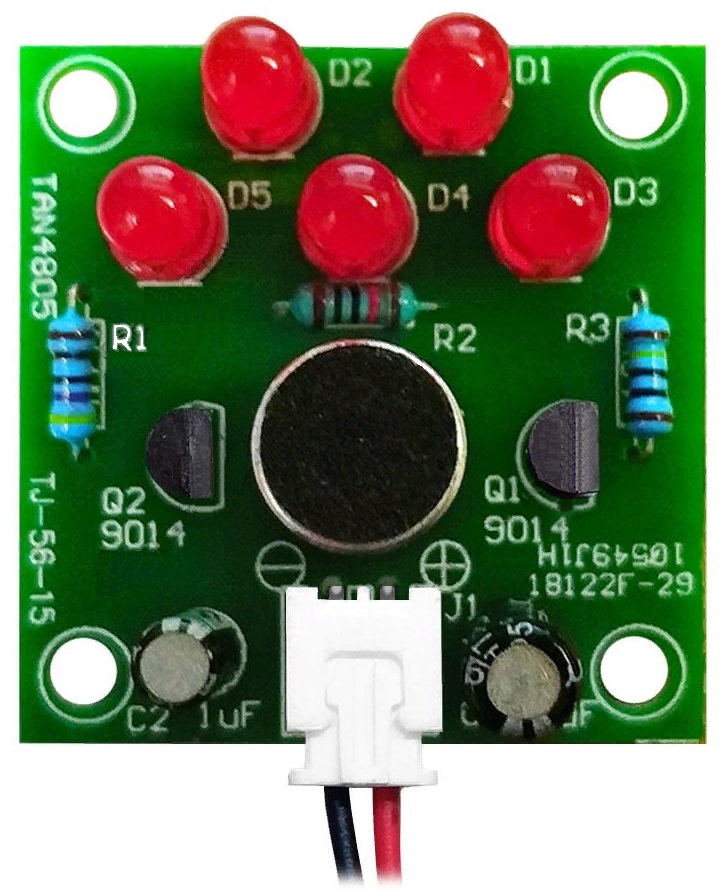

Набор для самостоятельной пайки "Звуковое управление светодиодами" позволяет собрать компактный экспериментальный вариант функционирующего устройства. Набор состоит всего из полутора десятка радиодеталей, требующих их спайки на одной печатной плате из фольгированного текстолита FR-4. Собранный из конструктора прибор способен наглядно демонстрировать эффект преобразования громкости звука в пропорциональную величину электрического сигнала. Плата светодиодного управления работает от напряжения 3-5В постоянного тока. Предусмотрен разъединяемый разъём подключения к источнику питания.

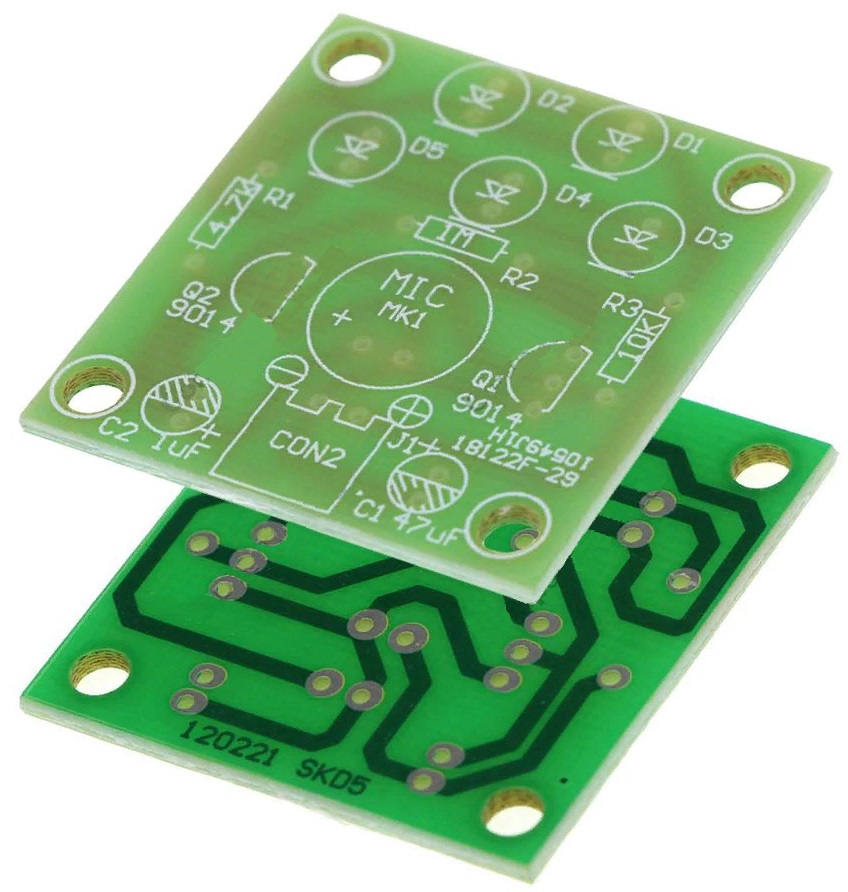

В результате правильной сборки, электронная модель начинает работать с момента первого включения. Процесс монтажа деталей не отнимает много времени благодаря наличию бумажной инструкции и подробной шелкографической разметке радиоэлементов на печатной плате. К тому же, плата вполне сгодится для дальнейшего использования в самодельных электронных проектах — программируемые схемы звукореагирования с датчиком звука, элементы домашней автоматики (включение света по хлопку), и так далее.

Как работает схема устройства

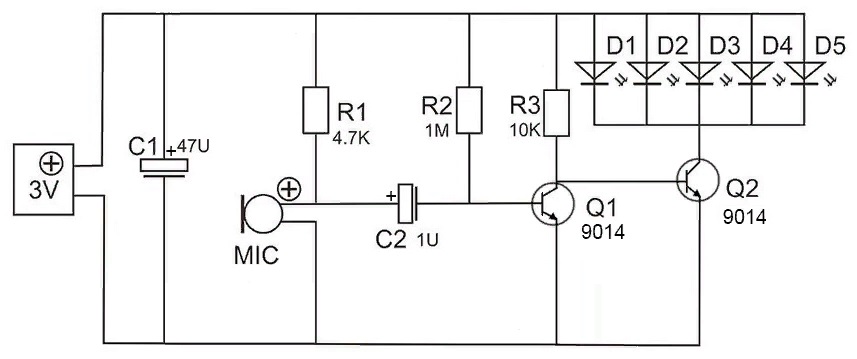

Схема звукового управления устройством объединяет цепь питания, цепь микрофонного усилителя, и цепь светодиодного индикатора. Питающее схему напряжение поступает через разъём подключения к внешнему источнику энергии XH2.54 и фильтруется (сглаживается от помех) конденсатором C1. Встроенный капсульный электретный микрофон MIC преобразует звуковой сигнал в слабый электрический импульс, который затем проходит через конденсатор С2 и усиливается транзистором Q1 до величины, достаточной для управления затвором транзистора Q2, в свою очередь управляющего свечением группы параллельно включенных светодиодов. Чем громче входящий звук, тем выше яркость светодиодов.

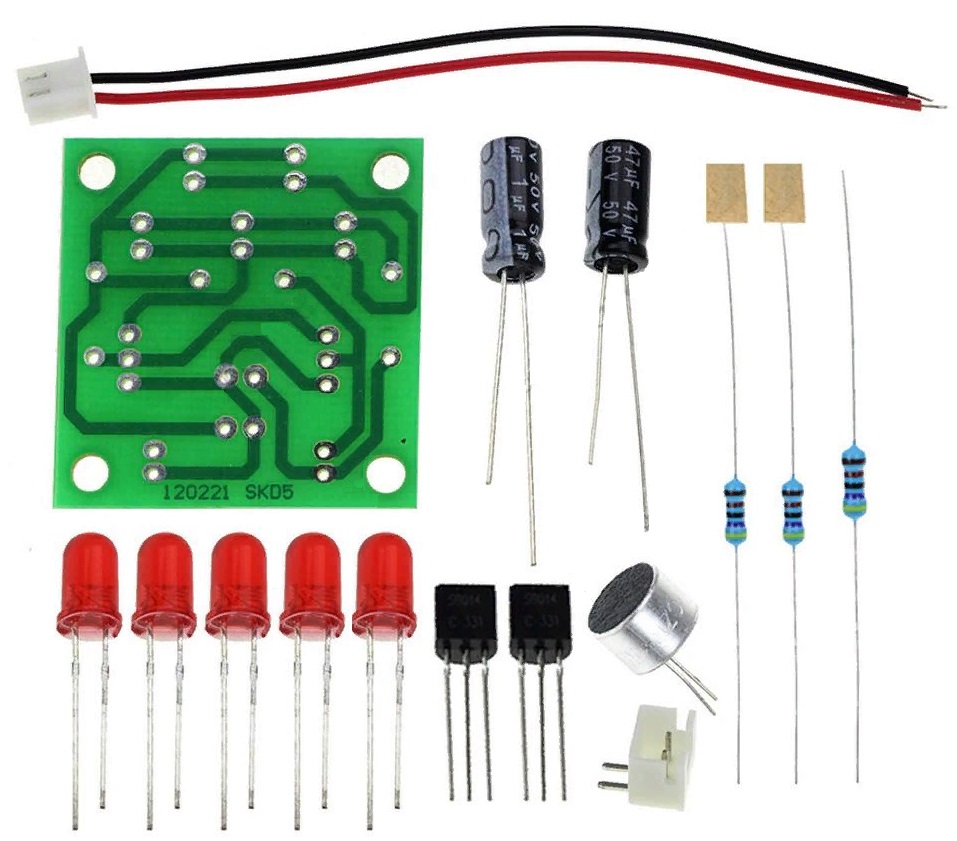

 Состав элементов конструктора (может быть изменён производителем без дополнительного уведомления):
• Печатная плата;
• Резистор 4,7 кОм;
• Резистор 10 кОм;
• Резистор 1 МОм;
• Биполярный транзистор NPN S9014 (2 штуки);
• Конденсатор электролитический 47 мкФ х 35 В;
• Конденсатор электролитический 1 мкФ х 50 В;
• Светодиод 5 мм красный (5 штук);
• Капсульный электретный микрофон CZN-15E;
• Разъём 2-контактный XH2.54 2P;
• Штеккер 2-контактный с проводом XH2.54;
• Инструкция.

 Технические характеристики:
• Напряжение питания: DC 3...5 В;
• Управление: Звуковые волны различной громкости;
• Чувствительность: ~42...62 мВ/Па;
• Диапазон частот: 20 Гц...16 кГц;
• Температура эксплуатации: -20...+70 градусов Цельсия;
• Размеры платы: ~34 х 33 мм.
------------------
