EK70850 - Усилитель НЧ 70 Вт, моно (TDA1562, авто, готовый блок)  BM2034


Код товара: EK70850     Дата внесения в каталог: 07/01/2010

Усилитель НЧ 70 Вт, моно (TDA1562, авто, готовый блок) BM2034

Изготовитель: Мастер КИТ
Исполнение: KIT BM2034

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK70850
Усилитель НЧ 70 Вт, моно (TDA1562, авто, готовый блок)  BM2034


Поставляется в собранном виде!

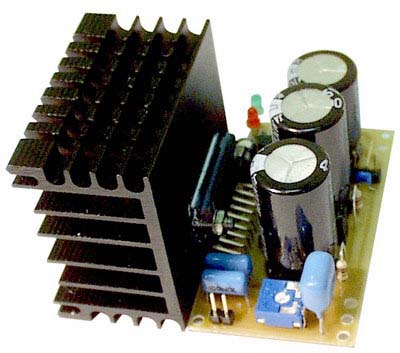

Общий вид набора
NM2034 - Усилитель НЧ 70 Вт (TDA1562, авто).




Предлагаемый набор поставляется в собранном виде и представляет простой и надежный мощный усилитель низкой частоты. Усилитель развивает выходную мощность 70 Вт на нагрузке 4 Ом при питании от однополярного источника напряжением 14,4 В. Области применения данного УНЧ крайне разнообразны: его можно использовать на открытом воздухе для проведения различных мероприятий, в домашних условиях в составе музыкального аудиокомплекса. Основное его назначение – это установка в автомобиле для повышения выходной мощности автомагнитолы. Усилитель также хорошо зарекомендовал себя как УНЧ для сабвуфера. Радиатор в комплект набора не входит.

Усилитель работает в классе H (с вольтодобавкой), обладает малыми габаритами и минимальным числом внешних пассивных элементов.

Технические характеристики.

Напряжение питания: 14.4 В (максимальное значение - 18 В).

Пиковое значение выходного тока: 10 А.

Ток в режиме покоя: 110 … 150 мА.

Ток в режиме MUTE/ST-BY: 25 мА.

Сопротивление нагрузки: 4 Ом.

Долговременная выходная мощность

- при коэффициенте гармоник 0.03%: 1 Вт.

- при коэффициенте гармоник 0.06%: 20 Вт.

- при коэффициенте гармоник 0.5%: 55 Вт.

- при коэффициенте гармоник 10%: 70 Вт.

Коэффициент усиления по напряжению Au: 26 дБ.

Диапазон воспроизводимых частот: 20 … 20000 Гц.

Напряжение на входе (Uвх) при Pвых=70 Вт: 0,85 В.

Входное сопротивление: 10 кОм.

Размеры печатной платы: 67x37 мм.




Описание работы.

УНЧ выполнен на интегральной микросхеме TDA1562. Эта ИМС представляет собой УНЧ класса Н (с вольтодобавкой).

При воспроизведении звуковых (а точнее музыкальных) сигналов, высокая выходная мощность требуется на очень короткий промежуток времени, все остальное время выходная мощность остается небольшой. Поэтому алгоритм работы ИМС следующий: пока выходная мощность не превышает значения 18 Вт, устройство функционирует как обычный УНЧ с питанием от источника 14,4 В. При превышении выходной мощности 18 Вт внутреннее напряжение питания кратковременно поднимается за счет встроенного преобразователя и накопительных конденсаторов C5, C6. Подобное решение позволяет получить в пике мощность 70 Вт на нагрузке 4 Ом.




Микросхема имеет балансный вход, что полностью решает проблему наводок при подключении к автомагнитоле.




Усилитель не рекомендуется подключать к сабвуферам со встроенными фильтрами, содержащие емкости до 1000 мкФ. При неудачном стечении обстоятельств микросхема выходит из строя.




Конструкция.

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого зарезервированы монтажные отверстия по краям платы под винты диаметром 3 мм.

Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для "мягкого" включения УНЧ.

Микросхему усилителя необходимо установить на теплоотвод (радиатор в комплект набора не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8.




Порядок настройки усилителя.

Правильно собранный УНЧ не требует настройки. Однако перед его использованием необходимо проделать несколько операций.

1. Проверьте правильность монтажа.

Внимание! Особенно внимательно проверьте правильность установки микросхемы и электролитических конденсаторов.

2. Проверьте правильность подключения источника сигнала, нагрузки и управляющих сигналов MUTE/ST-BY (при отказе использования штатного переключателя XP1).

3. Установите движок подстроечного резистора R1 в среднее положение.

4. Подайте напряжение питания, полезный сигнал, а затем замкните XP1 для запуска микросхемы.

5. При необходимости измените уровень входного сигнала подстроечным резистором R1.




Рекомендации по совместному применению.

Рекомендуем самостоятельно выбрать из нашего ассортимента радиатор и источник питания NS168.




Посмотреть принципиальную схему набора Посмотреть принципиальную схему набора
