Применение беспаечных макетных плат: Питание светодиода от 1.5 V

Применение беспаечных макетных плат: Питание светодиода от 1.5 V

14.06.12 14:36

Питание светодиода от батарейки 1.5 V

Питание светодиода от 1.5V

Дело было ночером, делать было нечего… Находясь в приподнятом настроении, думал чем бы себя  занять. Хотелось поковыряться с железом, что-нибудь разобрать, собрать. Заморачиваться с чем-нибудь «глобальным» не хотелось. Просто хотелось немного поэкспериментировать.

Где-то в интернете наткнулся на схему питания светодиода от 1 пальчиковой батарейки на 1.5V. Решил попробовать собрать. А так как я являюсь счастливейшим обладателем беспаечной макетной платы ( :) ), то решил сделать все на ней. Теорию рассказывать не буду, так как сам не очень в этом шарю. Просто покажу, что у меня получилось.

Для начала приведу схему, по которой я собрал это простейшее устройство. Вот она:

Пример

Схема блокинг-генератора для питания светодиода от батареи на 1.5V

Как было сказано в описании к схеме — это классический блокинг-генератор. Схема прекрасно работает, но для конкретного светодиода (или линейки светодиодов) желательно подобрать резистор R1 по оптимальному свечению.

Трансформатор я сделал из ферритового колечка от сгоревшей энергосберегающей лампы. Взял два проводочка (красный и белый), сложил их вместе и намотал до заполнения кольца, два конца соединил и пропаял для лучшего контакта. Вот что получилось:

Пример

Трансформатор для схемы

Главное в этой схеме не перепутать начала и концы обмоток. Это принципиально. Если перепутать — работать не будет. Обратите внимание, что соединенные выводы первичной и вторичной обмоток находятся по разные стороны кольца. В моем варианте это выглядит вот так:

Пример

Схема соединения обмоток трансформатора

После изготовления трансформатора, я взял макетную плату и воткнул его в нее. Добавил транзистор, собственно сам светодиод и пару проводочков.

Пример

Собранная схема на беспаячной макетной плате. Вид 1.

Как видите, я даже резистор не ставил.

Пример

Собранная схема на беспаячной макетной плате. Вид 2.

Теперь подаем питание и…. вуаля! Все работает.

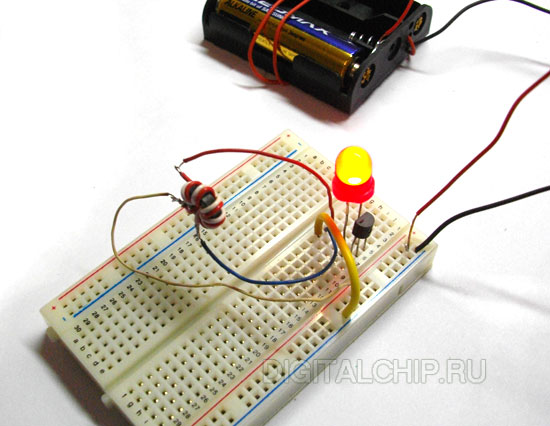

Пример

Работы схемы.

Если не работает, значит просто перепутаны начала и концы обмоток трансформатора. У меня трансформатор был собран правильно, поэтому заработало все сразу.

Пример

Работы схемы. Другой вид.

Наигравшись с этой схемой, я оставил ее работать на ночь. Вечером батарейка показывала напряжение 1.51V. Утром я замерил напряжение на ней — оно стало 1.42V. Т.е. один обычный светодиод, проработав более 8 часов, практически не просадил батарейку.

Еще, играясь со схемой,  я параллельно запитывал 8 светодиодов. После подключения 4-го светодиода, стало хорошо заметно  уменьшение яркости светодиодов.  При 6 светодиодах начал греться транзистор. При 8 — он грелся очень ощутимо. Но светодиоды светились! Хоть не так ярко, как один.

Уже потом, погуглив, я нашел кучу сайтов, на которых с разной степенью углубления в теорию описывалась такая схема. Для себя вынес, то, что схему надо доработать. Если соберусь делать фонарик по такой схеме, то доработаю как показано на схеме:

Пример

Доработанная схема

Ну вот в принципе и все. Я удовлетворил свое желание и получил хорошую порцию положительных эмоций. :)

Оригинал статьи находится здесь: http://digitalchip.ru/pitanie-svetodioda-ot-1-5v
