NF226 - Сигнализатор заднего хода. Набор NF226. (СНЯТО С ПРОДАЖИ)
Код товара: NF226     Дата внесения в каталог: 06/03/2009

Сигнализатор заднего хода. Набор NF226. (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 11 86 086. При заказе называйте код товара: NF226
Сигнализатор заднего хода. Набор NF226. (СНЯТО С ПРОДАЖИ)




Предлагаемый к сборке набор позволит
автолюбителю собрать простое устройство,
которое будет издавать прерывистый
звуковой сигнал при движении автомобиля
задним ходом.

Сигнализатор заднего хода. Набор NF226. (СНЯТО С ПРОДАЖИ)

Данное устройство повышает безопасность
движения, так как предупреждает пешеходов об
опасности.

Технические характеристики

Напряжение питания (АКБ): 6 – 15 В.
Ток в режиме покоя: до 1 мА.
Ток в режиме сигнализации: до 30 мА.
Размеры печатной платы: 46x34 мм.

Принцип действия

Схема содержит два мультивибратора.
Первый мультивибратор выполнен на транзисторах
TR3, TR4 и генерирует колебания низкой частоты.
Подстроечным резистором VR1 можно настроить
тональность сигнала. Источником звука служит
пьезоэлемент PZ.

Второй мультивибратор выполнен на транзисторах
TR1, TR2 и генерирует пульсирующие импульсы с
частотой около 1 Гц (раз в секунду). Эти импульсы
управляют генератором звуковой частоты.

В результате совместной работы мультивибраторов
пьезоэлемент издает прерывистый звуковой
сигнал.

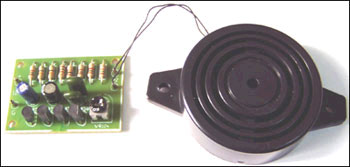

Конструкция

Конструктивно устройство выполнено на печатной
плате из фольгированного стеклотекстолита
размерами 46x34 мм.
