Модуль 4-х канального дистанционного управления по ИК каналу. Набор MK337

Устройство дистанционного
управления по ИК каналу,
предназначено для передачи 4-х команд
в условиях прямой видимости на
расстоянии до 7 м. (дальность действия
может изменяться в зависимости от
местонахождения ИК приемника и наличия
помех от источников искусственного
освещения). Угол обзора в небольших
замкнутых помещениях может достигать
до 360 градусов, за счет отражения сигнала
от стен.



Технические характеристики:

Передатчик:
Напряжение питания: 12 В (23А 12V).
Ток потребления: 7 мА.
Частота модуляции: 36 кГц.
Передача кода: ШИМ с разрядностью 16 бит.
Габаритные размеры: 58,5х35,5 мм.

Приемник:
Напряжение питания: 5 В.
Ток потребления: 5 мА.
Макс. нагрузка выходов: 15 мА.
Макс. нагрузка выходов (NPN): 150 мА.
Частота модуляции: 36 кГц.
Количество комбинаций кода: 65536.
Дальность (прямая видимость): 7 м.
Габаритные размеры: 30х10 мм.

Описание

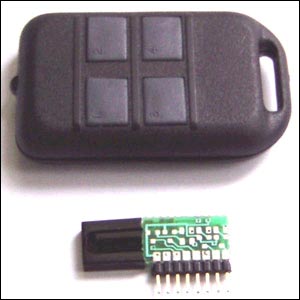

Комплект состоит из четырехкнопочного
передатчика, сделанного в виде брелока размером
58,5х35,5, на верхней панели которого находятся 4
кнопки управления, соответствующие 4-м каналам,
а также приемника, размером 30х10 мм. Отсчет
номера канала на брелоке производится слева
направо: 1-2-3-4 (обозначено на кнопках), при этом
на выходах приемника формируются уровни
логической единицы. Каждый пульт и приемник
имеет свой персональный (прошитый) код, поэтому
какие-либо совпадения между комплектами
исключены.

Модуль можно использовать для управления
электробытовыми приборами (жалюзи,
кондиционеры, электровентиляторы,
автоматические ворота, игрушки и т.д.), а также в
охранных системах, системах доступа.

Для повышения максимальной нагрузки выходов с
15 мА (стандартное исполнение) до 150 мА,
достаточного для срабатывания реле, схему можно
доработать, впаяв дополнительно 4 SMD
транзистора и резистора (в комплект не входят). На
обратной стороне платы предусмотрено место для
установки дополнительных элементов.



------------------
