Предлагаемый набор
позволит радиолюбителю
собрать устройство, которое
через заданный промежуток
времени после освещения
его датчика издает звуковой
сигнал. Это устройство можно
установить внутрь холодильника.
Пока дверь холодильника закрыта,
внутри камеры темно, и устройство не работает.
Когда открывается дверь холодильника, на
фотодатчик попадает свет (от внутренней лампы,
или снаружи). Но звуковой сигнал подается не
сразу, а с регулируемой задержкой в 5…60 с. За это
время можно достать/загрузить продукты. Но если
забыть закрыть дверь (или закрыть ее неплотно),
то спустя данный промежуток времени устройство
издаст звуковой сигнал-напоминание.
Это устройство позволяет экономить
электроэнергию, не допускать порчу продуктов и
продлевать ресурс службы холодильника.
Технические характеристики
Напряжение питания: 9 В.
Ток покоя в дежурном режиме, не более: 1 мА.
Максимальный ток потребления (сигнализация): 50
мА.
Размеры печатной платы: 56х33 мм.
Описание работы
Электронная плата устанавливается внутрь
холодильника. Датчиком освещенности является
терморезистор LDR. Пока фоторезистор затемнен
(дверца закрыта), его сопротивление велико и
транзистор VT1 закрыт. Когда дверца открывается,
то сопротивление LDR уменьшается, и
транзисторный ключ VT1 открывается.
Соответственно, потенциал эмиттеров
транзисторов TR2 и TR3 становится близок к нулю.
Конденсатор С1 начинает разряжаться через
цепочку R4-VR1-база-эмиттер транзистора VT2. И
как только он разрядится до такого уровня, что
транзистор VT2 закроется, то откроется
транзистор VT3 и запустится мультивибратор на
транзисторах VT4-VT5. Транзистор VT6 усиливает
сигнал с мультивибратора, а пьезоизлучатель,
подключенный к коллектору VT6, издает звук.
Потенциометром VR1 можно регулировать время
задержки включения сигнала.

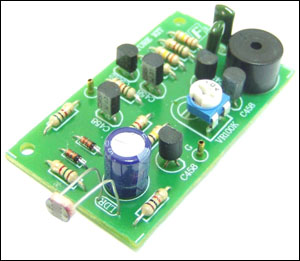

Конструкция
Конструктивно сигнализатор выполнен на печатной
плате из фольгированного стеклотекстолита с
размерами 56x33 мм.
