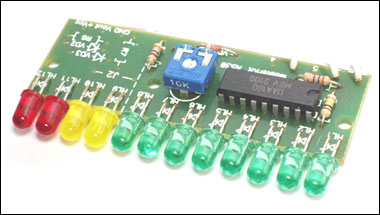

Блок представляет собой
универсальный линейный
индикатор напряжения.
Сигнал индицируется светодиодной
шкалой из 12 светодиодов,
загорающихся последовательно в
виде непрерывного столбика.
Индикатор может найти применение в
устройствах аудиотехики, автомобильной
электроники.
Технические характеристики:
Напряжение питания: 9…18 B.
Ток потребления, не более: 40 мА.
Диапазон входных напряжений: 0…4 В.
Размер печатной платы: 75х25 мм.
Верхняя граница входного напряжения может
устанавливаться потенциометром R2 в пределах
+1…+5 В.
Вывод 5 предназначен для регулировки яркости
свечения светодиодов. При подключении этого
вывода к общему проводу все светодиоды
гаснут, а при подключении к источнику питания
через ограничительный резистор номиналом 100
кОм, яркость свечения увеличивается примерно
в два раза, что позволяет использовать этот
режим в качестве дополнительной индикации,
например перегрузки.
Плата сконструирована таким образом, что,
обрезав ее по пунктирной линии, вы можете
собрать укороченный вариант индикатора на 8
светодиодов.
Рекомендации по совместному использованию
электронных наборов.
Выбор дополнительных блоков, позволяющих
превратить индикатор в автомобильный
тахометр, вольтметр или логарифмический
индикатор уровня для высококачественного
усилителя мощности.
