Стерео усилитель НЧ 2Х8Вт. Набор NK030

Общий вид набора

Высококачественный стереоусилитель с хорошими эксплуатационными характеристиками, надежный и простой в сборке, имеет широкую область применения. Его можно использовать как в домашних условиях, так и автомобиле.

Технические характеристики:

Максимальная мощность 2х8 Вт.

Диапазон воспроизводимых частот 20…20000 Гц.

Сопротивление нагрузки 4…16 Ом.

Напряжение питания 6…15 В.

Размеры печатной платы 54х63 мм.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;

- обратите внимание на правильность установки микросхем IC1 и IC2 (A205K);

- подключите к усилителю динамические головки и переменные резисторы (регуляторы громкости) в соответствии с принципиальной схемой;

- проверьте правильность монтажа;

- подключите усилитель к источнику звукового сигнала;

- подключите устройство к источнику питания, соблюдая полярность в соответствии с принципиальной электрической схемой;

Примечание: Не рекомендуется включать усилитель без нагрузки.

- включите питание.

Проверьте полярность подключенного питания - неправильное подключение источника питания может привести к выходу из строя активных элементов (транзисторов, микросхем).

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать подходящий корпус (рекомендуемый BOX-G010) стабилизированный источник питания, предварительный усилитель, темброблок, индикатор уровня сигнала, разделительный фильтр для акустических систем.

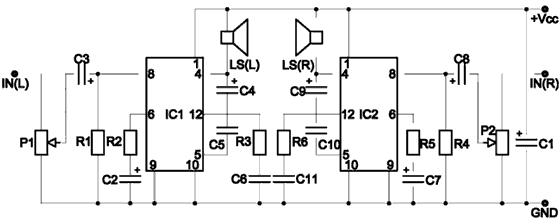

Принципиальная схема набора
