Этот пронзительный дверной звонок особенно рекомендуется для людей с нарушением слуха. После касания сенсорных датчиков громкость звука нарастает до максимального значения в течение 60 секунд. Дополнительно, это устройство может использоваться в качестве сигнализатора уровня воды. Схема питается постоянным напряжением 12 В. Величина нагрузки 8 Ом. Динамик в комплект не входит. Размеры печатной платы 55Х55 мм.

Порядок сборки:

- вскройте упаковку, проверьте комплектность набора на соответствие прилагаемой спецификации;

- согните выводы пассивных элементов (резисторы и конденсаторы), для того чтобы они легко входили в соответствующие места на плате и поочередно их впаяйте;

- в соответствии с монтажной схемой на печатной плате впаяйте транзисторы в плату;

- если возникли трудности по установке элементов в монтажную плату (диаметр отверстия меньше диаметра ножки элемента), это легко исправить при помощи шила.

ОСТОРОЖНО! Чрезмерное увеличение диаметра отверстия приводит к усложнению процесса пайки;

- проверьте правильность монтажа;

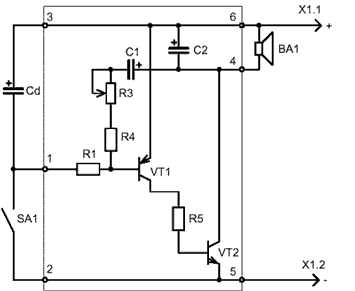

- следуя схеме, подпаяйте провода от источника питания;

- включите питание.



Правильно собранная схема должна работать без дополнительной настройки.



Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать корпус BOX-G020 для дверного звонка.





------------------
