Источник питания 6В - 9В - 12В/2А. Набор NK004

Общий вид набора

Рассматривая преимущества предлагаемого устройства, отметим, что этот достаточно мощный источник питания может быть использован для питания схем, работающих при стандартных напряжениях 6 В, 9 В, 12 В. Напряжение изменяется в соответствии с положением переключателя. Схема питается от трансформатора 220 В/15 В с нагрузочной способностью 2 А. Транзистор BD680 должен быть установлен на охлаждающем радиаторе размером 100х60х40 мм (в комплект набора не входит). Размер печатной платы: 55х55 мм.

Порядок сборки:

- вскройте упаковку, проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;

- подключите устройство согласно схеме;

- проверьте правильность монтажа;

- включите питание.

Правильно собранное устройство не нуждается в настройке.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать понижающий трансформатор ТПК50-220/15x2, радиатор И-535 и корпус для источника питания.

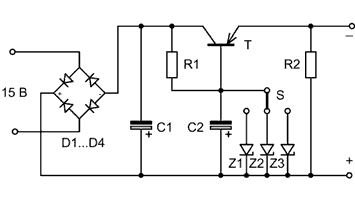

Принципиальная схема набора
