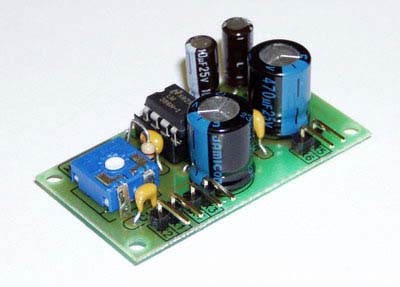

Усилитель предназначен для использования в малогабаритных электронных устройствах, когда требуется обеспечить усиление слабых сигналов низкой частоты.
Он найдет применение в миниатюрных радиоприемниках, электронных стетоскопах, а также при ремонте и модернизации радиоаппаратуры.
При минимальных размерах и количестве деталей усилитель обладает хорошими техническими характеристиками. Простота сборки, отсутствие настройки и минимальное количество деталей делают предлагаемый набор хорошим учебным пособием для начинающих радиолюбителей.
Технические характеристики:
Напряжение питания усилителя: 6…12 В.
Максимальная выходная мощность: 2 Вт.
Уровень входного сигнала: 50 мВ.
Сопротивление нагрузки: 8 Ом.
Диапазон воспроизводимых частот: 20…25000 Гц.
Размеры печатной платы: 44х14 мм.
Порядок сборки:
- вскройте упаковку, проверьте комплектность набора на соответствие перечню элементов;
- установите панельку микросхемы на печатной плате (не допускается попадания флюса на контакты панельки);
- отформуйте выводы компонентов и установите их в соответствии с монтажной схемой;
- проверьте правильность монтажа;
- подключите к усилителю динамик и источник звукового сигнала (при необходимости регулировки уровня громкости подключите источник сигнала к усилителю через переменный резистор сопротивлением 10…100 кОм с логарифмической характеристикой и разделительный конденсатор емкостью 0,1 мкФ);
- подключите усилитель к источнику питания согласно принципиальной схеме;
- включите питание.
Правильно собранное устройство в настройке не нуждается.
Рекомендации по совместному использованию электронных наборов.
Вы можете выбрать подходящий стабилизированный источник питания, держатель для батарей, корпус для усилителя (рекомендуемый BOX-G027).
