Миниатюрная охранная система. Набор NK114

Общий вид набора

Очень простое и надежное устройство, которое под силу собрать даже Вашему ребенку. Эту охранную систему можно использовать не только в детских играх, но и приспособить для защиты различных объектов: чемоданов, шкатулок, шкафа и т.п. Схема питается от батарейки постоянным напряжением 9 В. Размеры печатной платы 25х24 мм.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;

- проверьте правильность монтажа;

- следуя схеме, подпаяйте провода от стабилизированного источника питания;

- включите питание.

Правильно собранное устройство в настройке не нуждается.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать корпус, батарею, держатель батареи, датчики для охранной системы AK109 или AK110 и другие охранные устройства.

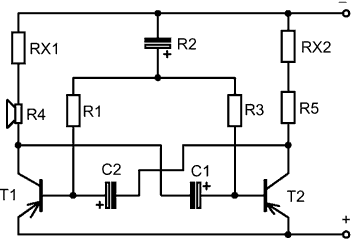

Принципиальная схема набора
