Повышающий преобразователь постоянного напряжения. Набор NK131

Общий вид набора

Устройство представляет собой электронный трансформатор постоянного тока, позволяющий питать приборы, требующие повышенного напряжения 12…30 В (усилители низкой частоты, радиоприемники) от источника 6…12 В, например, от автомобильного аккумулятора.

Импульсный трансформатор входит в состав набора.

Технические характеристики:

Входное напряжение: 6…12 B.

Выходное напряжение: 12…30 B.

Ток нагрузки: 1…1,5 A.

Размеры печатной платы: 55х55 мм.

Порядок сборки:

- вскройте упаковку, проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;

- в соответствии с монтажной схемой на печатной плате впаяйте транзисторы JC501Q, BC338, 2N6099 (RCA17356), диоды.

ВНИМАНИЕ! В целях обеспечения теплового режима транзистора Т3, его необходимо установить на радиатор с размерами, не менее 80х80х20 мм;

- подключите трансформатор (первичная обмотка трансформатора Tr /меньшие по сечению провода/ подключается к контактам, обозначенным на плате А-В, а вторичная – к контактам E-F);

- проверьте правильность монтажа;

- включите питание.

Правильно собранное устройство в настройке не нуждается.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать корпус для преобразователя (рекомендуемый BOX-G010), радиатор И-535, а также другие преобразователи и источники питания.

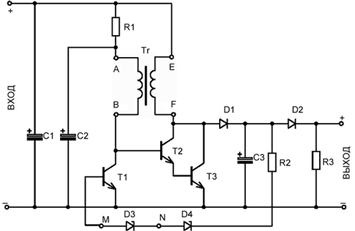

Принципиальная схема набора
