Антенный усилитель 30...850МГц. Набор NK138

Общий вид набора

Широкополосный антенный усилитель предназначен для усиления телевизионных сигналов метрового и дециметрового диапазонов, он может использоваться при конструировании любительских телевизионных устройств.

Технические характеристики:

Максимальный коэффициент усиления: 20 дБ.

Напряжение питания: 9…12 В.

Входное/выходное сопротивление: 75 Ом.

Размеры печатной платы: 55х55 мм.

Порядок сборки:

- вскройте упаковку, проверьте комплектность набора;

- залудите паяльником печатные проводники для обеспечения хорошего электрического контакта;

- отформуйте выводы пассивных элементов (резисторы, конденсаторы), для того чтобы они легко входили в соответствующие места на плате и поочередно их впаяйте;

- в соответствии с монтажной схемой на печатной плате впаяйте транзисторы S790T (BFW92) в плату;

- проверьте правильность монтажа;

- подключите антенный кабель cопротивлением 75 Ом;

- включите питание.

Правильно собранное устройство не нуждается в настройке.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать стабилизированный источник питания, корпус для антенного усилителя, а также другие устройства из раздела приемо-передающие устройства.

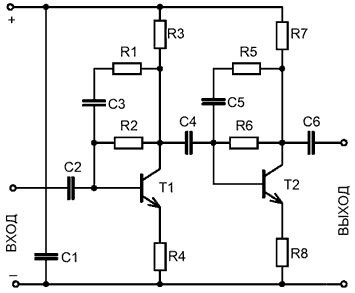

Принципиальная схема набора
