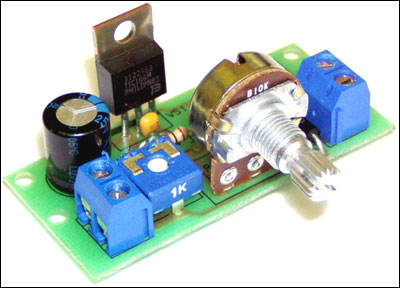

Общий вид набора |
 |
В практике радиолюбителя часто возникает необходимость в применении мини-дрели на основе двигателя постоянного тока. Это устройство используется для регулировки скорости оборотов мини-дрели мощностью до 1 А (макс.3 А).
При токе потребления более 1 А, тиристор рекомендуется установить на радиатор размерами 40х40х1 мм. Для работы схемы необходимо применение понижающего трансформатора переменного тока 220 В/12 В…24 В. Размер печатной платы: 27х55 мм.
Порядок сборки:
- вскройте упаковку, проверьте комплектность набора согласно перечню элементов;
- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;
- подключите устройство;
- проверьте правильность монтажа;
- включите питание.
Правильно собранное устройство в настройке не нуждается.
Рекомендации по совместному использованию электронных наборов.
Вы можете выбрать подходящий понижающий трансформатор ТПК50-220/15, корпус для регулятора скорости вращения мини-дрели.
|
