Для систем безопасности, оснащенных видеокамерами для ночной съемки, а также для инфракрасных барьеров, применяемых в охранных системах, предлагаем использовать инфракрасный прожектор.
Напряжение питания ИК–прожектора 12…14 В, ток потребления, не более 300 мА. Размеры печатной платы 56Х75 мм.
Порядок сборки:
- вскройте упаковку, проверьте комплектность набора в соответствии с перечнем элементов;
- отформуйте выводы резисторов R1…R8 и установите их на печатной плате;
- установите инфракрасные светодиоды D1…D32, соблюдая полярность;
- проверьте правильность монтажа;
- подключите источник постоянного напряжения в соответствии с монтажной и принципиальной электрической схемами.
Правильно собранная схема работает без дополнительной настройки.
Рекомендации по совместному использованию электронных наборов.
Вы можете выбрать подходящий источник питания и корпус BOX-G089.

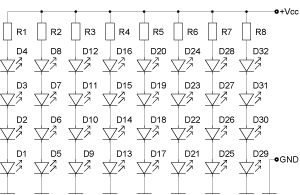

| Принципиальная схема набора |
|
|
