Код товара: NK096

УКВ радиоприемник. Набор NK096

Бренд: Мастер КИТ
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на кнопку Уведомить о товаре. Уведомить о появлении товара

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

УКВ радиоприемник. Набор NK096


Общий вид набора
NK096 - УКВ радиоприемник (TDA 7000)

Высококачественный радиоприемник предназначен для приема радиовещательных программ в диапазонах УКВ ЧМ 64…74 МГц или FM 88…108 МГц. Благодаря применению микросхемы TDA7000 (производство фирмы PHILIPS), приемник обладает высокой чувствительностью и избирательностью при минимальном количестве внешних элементов.

Электронный регулятор плавной настройки позволяет настраивать приемник на любую радиовещательную станцию в одном из диапазонов. Для обеспечения качественного воспроизведения приемник необходимо подключить к усилителю мощности низкой частоты.




Технические характеристики:

Диапазон частот: ЧМ 64...74 МГц.

FM 88...108 МГц.

Напряжение питания: 9 В.

Ток потребления: 10 мА.

Уровень выходного сигнала: 40 мА.




Порядок сборки:

- вскройте упаковку, проверьте комплектность набора в соответствии с перечнем элементов;

- отформуйте выводы компонентов и установите их на печатной плате согласно монтажной схемы на печатной плате;

- установите панель микросхемы;

Внимание! Не допускается попадание флюса на внутренние контакты панельки микросхемы и переменного резистора.

- изготовьте и установите катушки индуктивности L1 и L2, катушки выполнены из медного посеребренного провода и содержат по 4 витка, диаметр намотки 5 мм (для диапазона 88..108 МГц);

- установите микросхему IC в панельку, в соответствии с маркировкой, показанной на печатной плате;

- проверьте правильность монтажа;

- подключите приемник к антенне (телескопическая антенна или отрезок провода длиной 0,7…1 м), к усилителю мощности и источнику питания;

- включите питание.

Примечание:

1. Для приема программ радиостанций, работающих в диапазоне 64…74 МГц, необходимо увеличить количество витков катушек индуктивности L1 и L2 в 1,5 раза (6 витков, диаметром 5 мм).

2. Настройка рабочего диапазона приемника осуществляется изменением расстояния между витками катушки L2.

3. Настройка входного контура (L1, С5) на среднюю частоту рабочего диапазона позволяет получить максимальную чувствительность приемника. Настройка осуществляется изменением расстояния между витками катушки.




Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать подходящий корпус для УКВ-приемника (рекомендуемый – BOX-G082), усилитель мощности, стабилизированный источник питания.

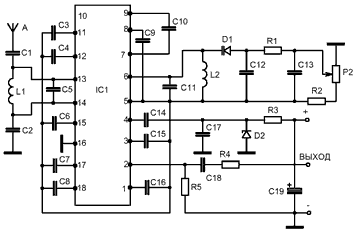

Принципиальная схема набора
NK096 - УКВ радиоприемник (TDA 7000)



------------------
ТЛ096:836
