Усилитель НЧ 60Вт. Набор NS034

Прекрасный усилитель мощности звуковой частоты обладает высокими техническими характеристиками.

Усилитель имеет полосу пропускания: 5 Гц...35000 Гц с коэффициентами нелинейных искажений: на частоте 1 кГц: 0,05%, на 10 кГц: 0,08%, на 20 кГц: 0,01 %. Максимальная выходная мощность на нагрузке 8 Ом: 60 Вт, на нагрузке 4 Ом: 80 Вт, чувствительность усилителя: 0,7…1,5 В. Ток покоя: 50...60 мА, максимальный потребляемый ток: 4 А. Коэффициент усиления: 24. Постоянное напряжение питания схемы: ±40 В. Размеры печатной платы: 77Х110 мм. В комплект набора входит радиатор.

Порядок сборки:

- вскройте упаковку, проверьте комплектность набора на соответствие прилагаемой спецификации;

- согните выводы пассивных элементов (резисторы и конденсаторы), для того чтобы они легко входили в соответствующие места на плате и поочередно их впаяйте;

- в соответствии с монтажной схемой на печатной плате впаяйте транзисторы в плату;

- подсоедините к плате выводы от мощных транзисторов ТR8 и TR9, установленных на радиаторах размером 120х90х25 мм;

- если возникли трудности по установке элементов в монтажную плату (диаметр отверстия меньше диаметра ножки элемента), это легко исправить при помощи шила.

ОСТОРОЖНО! Чрезмерное увеличение диаметра отверстия приводит к усложнению процесса пайки;

- проверьте правильность монтажа;

- следуя схеме, подпаяйте провода от источника питания.

Правильно собранное устройство не нуждается в настройке.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать соответствующий источник питания NS053, предварительный усилитель NS041, индикатор сигнала на светодиодах NS003 и блок защиты акустических систем NS093.

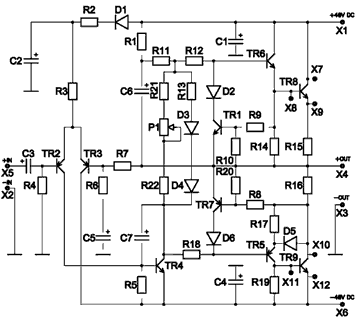

Принципиальная схема набора

------------------
ТЫ034 - 2051
