Тестер для транзисторов. Набор NS042

Очень простой и надежный тестер для проверки исправности транзисторов и определения их структуры (PNP, NPN). Незаменимый помощник для начинающих радиолюбителей, который предотвратит использование заведомо неисправных транзисторов и некоторых типов диодов, а также позволит Вам проверять и ремонтировать радиоэлектронную технику.

Схема питается постоянным напряжением 9 В, максимальный ток потребления 90 мА. Размеры печатной платы 35х43 мм.

Порядок сборки:

- вскройте упаковку, проверьте комплектность набора согласно перечню элементов;

- в соответствии с монтажной схемой на печатной плате впаяйте панельку микросхемы в плату;

- отформуйте выводы пассивных элементов (резисторов и конденсаторов) и установите их на печатную плату согласно монтажной схеме;

- аккуратно вставьте микросхему в панельку;

- проверьте правильность монтажа;

- следуя схеме, подключите провода батарейного разъема;

- включите питание.

Методика проверки транзисторов и диодов.

Соедините щупы типа «крокодил» с выводами транзистора, соблюдая цоколевку, т.е. вывод базы – на контакт В, вывод эмиттера – на Е, вывод коллектора – на С.

Если транзистор исправен, то в зависимости от его структуры начнет светиться, а затем мигать соответствующий светодиод. При проверке транзисторов с p-n-p структурой мигать будет D1, при проверке n-p-n транзисторов – D2.

При наличии утечки у транзистора либо один, либо оба светодиода останутся погашены.

Если транзистор имеет короткое замыкание, то оба светодиода начинают мигать попеременно.

Для проверки диодов, необходимо подключить его к контактам С и Е. В случае обрыва в диоде – ни один из светодиодов не светится, в случае короткого замыкания – светятся оба светодиода и в случае исправного – один из светодиодов начнет мигать.

Правильно собранное устройство в настройке не нуждается.

Рекомендации по совместному использованию наборов.

Вы можете найти корпус BOX-G01B, батарейку.

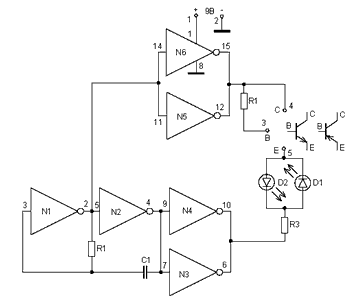

Принципиальная схема набора

------------------
