NS048 - Акустическое реле. Набор NS048 (СНЯТО С ПРОДАЖИ)


Код товара: NS048     Дата внесения в каталог: 26/04/2007

Акустическое реле. Набор NS048 (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 11 86 086. При заказе называйте код товара: NS048
Акустическое реле. Набор NS048 (СНЯТО С ПРОДАЖИ)



Общий вид набора
NS048 - Акустическое реле

Акустическое реле идеально подходит для охранных систем и других устройств, реагирующих на звук и «интеллектуальных» игрушек. Схема питается постоянным напряжением 9…12 В, максимальный ток потребления 0,06 А. Размеры печатной платы 47х74 мм.

Порядок сборки:

- вскройте упаковку, проверьте комплектность набора согласно перечню элементов;

- в соответствии с монтажной схемой на печатной плате впаяйте панели микросхем в плату;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;

- присоедините провода батарейного разъема;

- аккуратно вставьте микросхемы в панели;

- подключите нагрузку;

- проверьте правильность монтажа;

- включите питание;

- резистором Р1 установите необходимую чувствительность акустического реле.




Правильно собранное устройство в дополнительной настройке не нуждается.




Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать корпус для акустического реле BOX-G020.

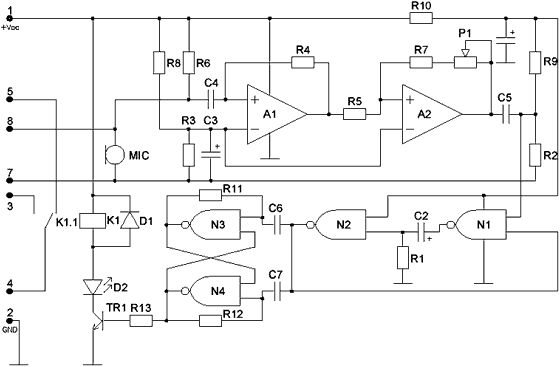

Принципиальная схема набора
NS048 - Акустическое реле
