Электронное охранное устройство. Набор NS011

Охранная сигнализация выполнена на основе вибродатчика. Ее можно использовать для охраны автомобилей, мотоциклов и т.д. При срабатывании вибродатчика, электронный блок включает электромагнитное реле на заранее определенное время, после чего возвращается в исходное состояние. К контактам реле можно подключить звуковую или световую сигнализацию. Устройство имеет задержку включения дежурного режима и вход отключения сигнализации. Возможно подключение дополнительных датчиков с нормально разомкнутыми контактами.

Напряжение питания устройства 6…12 В.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- установите панель микросхемы на печатную плату;

- отформуйте выводы компонентов и установите их на печатной плате;

- установите неподвижный контакт А1 вибродатчика;

- соберите подвижный контакт вибродатчика Р1, используя детали, входящие в комплект набора;

- установите микросхему в панель;

- установите штыревые контакты;

- проверьте правильность монтажа;

- подключите устройство к источнику питания (бортовой сети автомобиля), соблюдая полярность;

- включите питание,

- установите необходимую чувствительность с помощью регулировочного винта В1.

Дополнительные рекомендации по применению.

1. Допускается подключение дополнительных нормально разомкнутых контактных датчиков параллельно вибродатчику.

2. Для отключения сигнализации необходимо соединить конт. 1 с общим проводом устройства.

Правильно собранное устройство в дополнительной настройке не нуждается.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать корпус BOX-G101.

Смотрите другие наборы по Мастер КИТ : Охранные устройства.

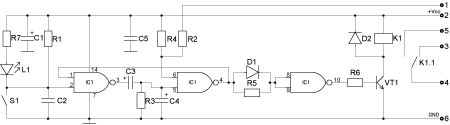

Принципиальная схема набора

------------------
