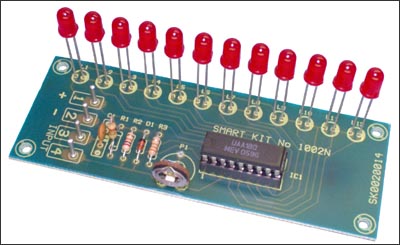

Индикатор сигнала на светодиодах. Набор NS003

Предлагаемый индикатор уровня выходного сигнала выполнен на светодиодах и предназначен для применения совместно с любым предварительным усилителем или усилителем мощности НЧ. Он наглядно отображает величину уровня выходного сигнала и улучшает дизайн лицевой панели прибора. Простота монтажа позволяет использовать комплект в целях обучения Ваших детей основам радиотехники и практическому применению полученных знаний.

Технические характеристики.

Напряжение питания устройства: 12…18 В.

Ток потребления не более: 100 мА.

Размеры печатной платы: 38х110 мм.

Порядок сборки.

Проверьте комплектность набора согласно перечню элементов.

Установите панель для микросхемы в соответствии с монтажной схемой на печатной плате.

Отформуйте выводы компонентов и установите их в соответствии с монтажной схемой.

Внимание! Светодиоды необходимо устанавливать вертикально, на расстоянии 6...8 мм от платы, соблюдая полярность.

Аккуратно вставьте микросхему в панель.

Проверьте правильность монтажа.

Подключите провода от стабилизированного источника питания.

Включите питание.

На вход подайте сигнал.

Правильно собранное устройство не нуждается в настройке.

Рекомендации по совместному использованию электронных наборов.

В нашем каталоге Вы можете выбрать стабилизированный источник питания, корпус, предварительные усилители, усилители мощности совместно с которыми используется индикатор уровня сигнала.

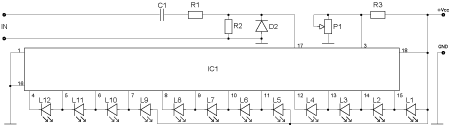

Принципиальная схема набора

------------------
ТЫ003 - 669
