Схема питается постоянным напряжением 9…15 В, максимальная выходная мощность 6 Вт при сопротивлении нагрузки 8…25 Ом. Размер печатной платы 51х51 мм.
Порядок сборки:
- вскройте упаковку, проверьте комплектность набора согласно перечню элементов;
- отформуйте выводы пассивных элементов и установите их на плату согласно монтажной схеме;
- в соответствии с монтажной схемой на печатной плате впаяйте транзисторы в плату;
- установите микросхему;
- проверьте правильность монтажа;
- следуя схеме, подпаяйте провода от стабилизированного источника питания;
- включите питание.
Правильно собранное устройство в дополнительной настройке не нуждается.
Рекомендации по совместному использованию электронных наборов.
Вы можете выбрать стабилизированный источник питания, батарею, держатель батареи, корпус для электронной сирены BOX-G087.

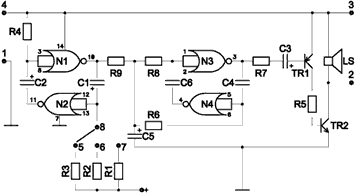

Принципиальная схема набора
 |
------------------
