Усилитель НЧ 7Вт. Набор NS026

Предлагаем простой и достаточно мощный усилитель на интегральной микросхеме TBA810S с хорошими техническими характеристиками при небольшой цене.

Технические характеристики.

Диапазон воспроизводимых частот: 20…15000 Гц.

Чувствительность усилителя: 50 мВ.

Сопротивление нагрузки: 4…8 Ом.

Напряжение питания: 12…18 В.

Потребляемый ток: 500 мА.

Размер печатной платы: 55х55 мм.

Внимание! Соблюдайте полярность при установке электролитических конденсаторов.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;

- в соответствии со схемой установите микросхему усилителя мощности;

- проверьте правильность монтажа;

- подключите усилитель к нагрузке и источнику питания;

- включите питание;

- подайте на вход усилителя сигнал амплитудой 50 мВ.

Правильно собранное устройство в настройке не нуждается.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать подходящий источник питания, предварительный усилитель, индикатор уровня сигнала, коммутатор входов, регулятор тембра и громкости для усилителя мощности.

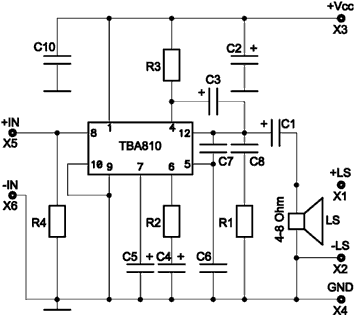

Принципиальная схема набора

------------------
ТЫ026 - 562
