Металлоискатель. Набор NS019

Металлоискатель необходим при проведении ремонтных работ для обнаружения металлической арматуры, труб и проводов в стенах зданий на глубине залегания 15…20 см. Металлоискатель поможет Вам избежать несчастных случаев и аварийных ситуаций.

Для питания устройства используется батарея 9 В. В комплект набора входит корпус.

Порядок сборки и настройки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы и установите их на печатной плате за исключением катушек индуктивности L1, L2;

- подключите катушки индуктивности L1 и L2 к устройству в соответствии с принципиальной и монтажной схемами;

- соедините разъём батареи питания с соответствующими контактами печатной платы;

- проверьте правильность монтажа;

- включите питание;

- с помощью переменного резистора установите необходимую чувствительность прибора в зависимости от расстояния и размеров металлических предметов.

Правильно собранное устройство в дополнительной настройке не нуждается.

Вы также можете познакомиться с конструкцией микропроцессорного металлоискателя NM8041 и прочитать статью наших разработчиков о металлоискателях, опубликованную в журнале "Радиохобби" 2002, N 2.

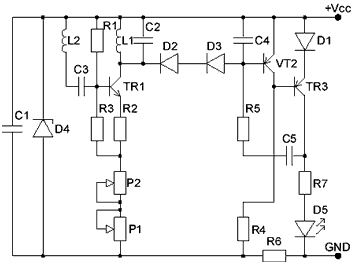

Принципиальная схема набора

------------------
