Усилитель видеосигнала. Набор NS087

Общий вид набора

Разветвитель предназначен для подключения нескольких пользователей к одному источнику видеосигнала. Он позволяет вести одновременную запись на три видеомагнитофона или обеспечить просмотр изображения с видеокамеры на трех TV-мониторах.

Напряжение питания устройства: 12 В, максимальный ток: 100 мА. Сопротивление нагрузки: 75 Ом. Размеры печатной платы: 35х120 мм.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;

- в соответствии с монтажной схемой на печатной плате установите транзисторы в плату;

- установите штыревые контакты;

- проверьте правильность монтажа;

- подключите входные и выходные провода, а также провода от стабилизированного источника питания;

- включите питание.

Правильно собранное устройство в настройке не нуждается.

Рекомендации по совместному использованию электронных наборов

Вы можете выбрать подходящий источник стабилизированного напряжения NM1014, NS062, корпус для разветвителя.

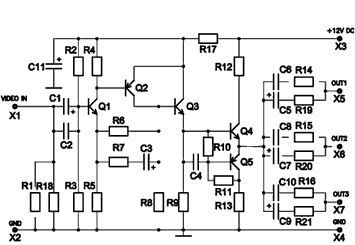

Принципиальная схема набора
